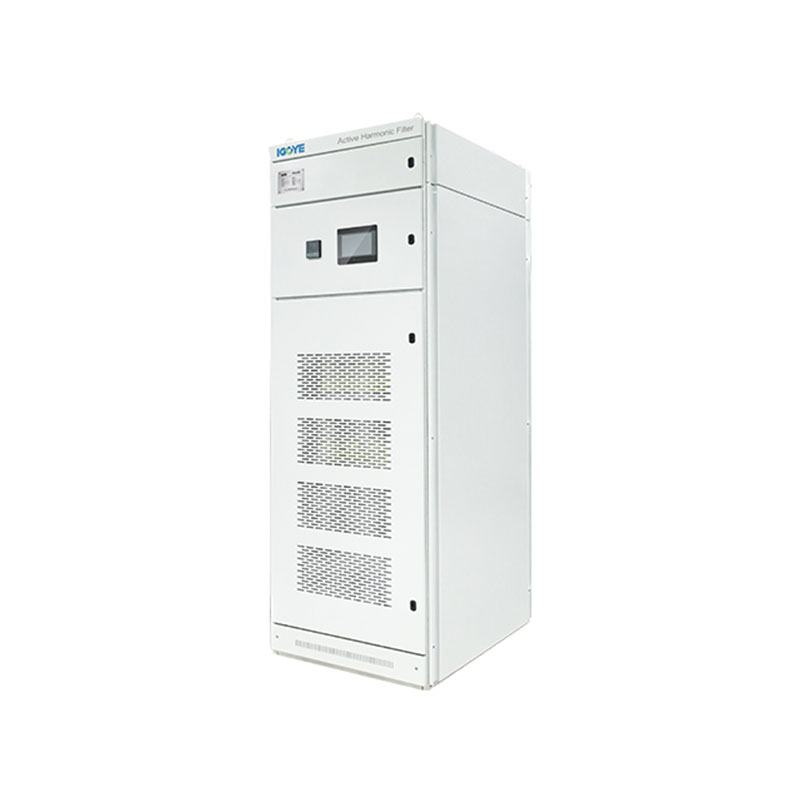

থ্রি-ফেজ থ্রি-ওয়্যার ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার
গিয়া আপনাকে আপনার সংস্থার জন্য সেরা থ্রি-ফেজ থ্রি-ওয়্যার ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার সমাধান সরবরাহ করে। এটি ডিজিটাল নিয়ন্ত্রণ ব্যবহার করে, একটি মডুলার ক্যাবিনেটের নকশা রয়েছে এবং 50 তম সুরেলা পর্যন্ত ক্ষতিপূরণ দেয়। ডেটা সেন্টার, শিল্প পরিবেশ এবং পুনর্নবীকরণযোগ্য শক্তির জন্য আদর্শ।

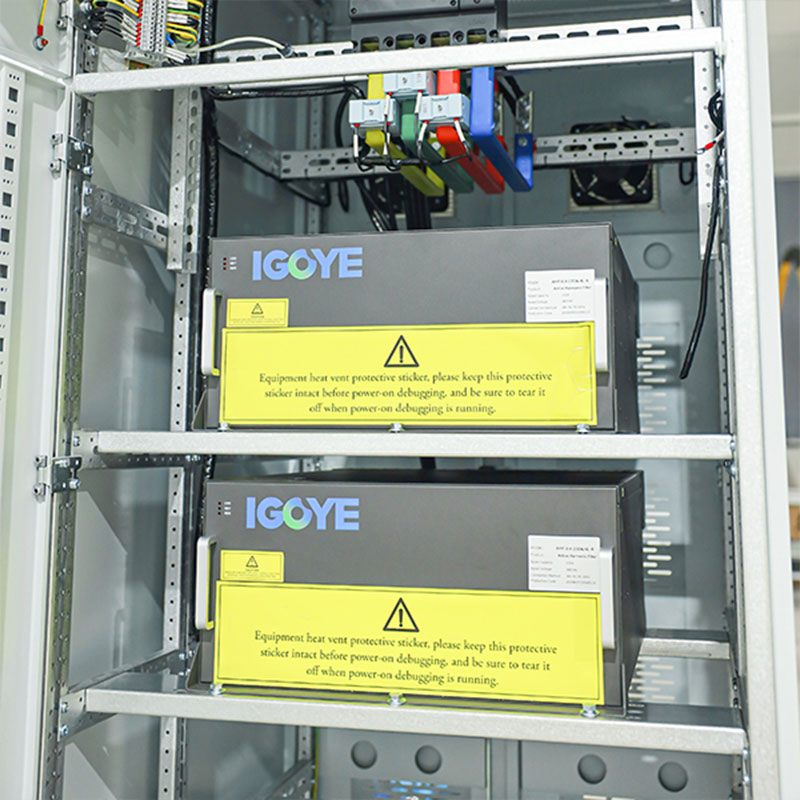

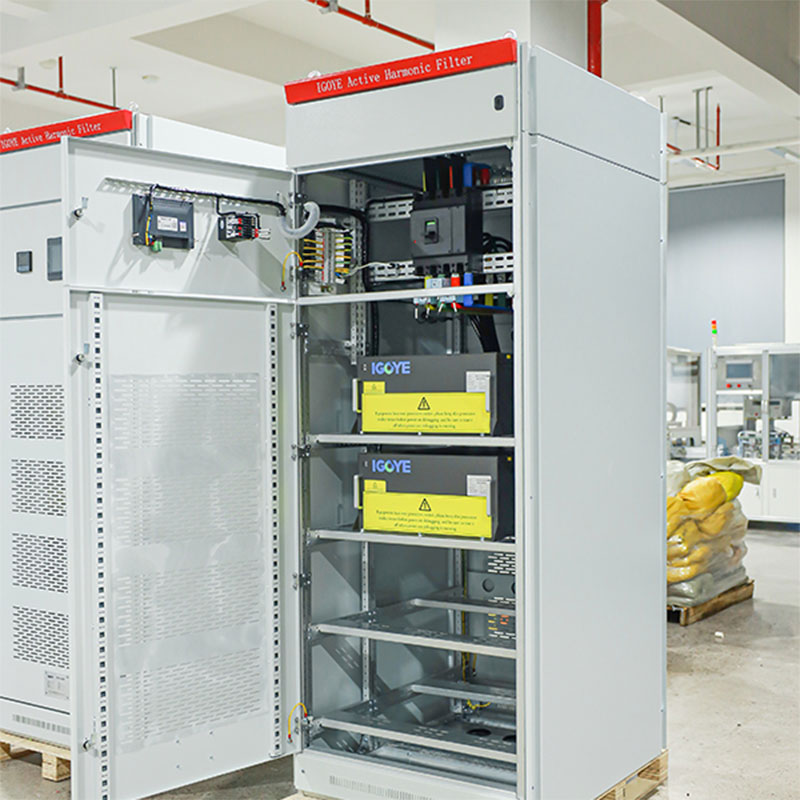

থ্রি-ফেজ থ্রি-ওয়্যার ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার (এপিএফ) থ্রি-ফেজ থ্রি-ওয়্যার পাওয়ার সিস্টেমগুলির জন্য উন্নত সুরেলা প্রশমন সরবরাহ করে। ডিএসপি+সিপিএলডি ডিজিটাল নিয়ন্ত্রণ এবং একটি ত্রি-স্তরের টপোলজি নিয়োগ করে, এই এপিএফ 50 তম সুরেলা পর্যন্ত সুনির্দিষ্ট সুরেলা বর্তমান ক্ষতিপূরণ সরবরাহ করে। এর মডুলার ডিজাইনটি স্কেলযোগ্য ক্ষমতার জন্য সমান্তরাল সংযোগকে সমর্থন করে। শক্তিশালী মন্ত্রিপরিষদের ঘের এবং স্বতন্ত্র বায়ু নালীগুলি নির্ভরযোগ্য অপারেশন নিশ্চিত করে। বিভিন্ন ভোল্টেজ এবং বর্তমান রেটিংয়ে উপলভ্য, তিন-পর্যায়ের তিন-তারের মন্ত্রিসভা ধরণের অ্যাক্টিভ হারমোনিক ফিল্টার কার্যকরভাবে বিভিন্ন অ্যাপ্লিকেশনগুলিতে পাওয়ারের গুণমানকে উন্নত করে।
মডেল বর্ণনা:
| জিওয়াই | এএইচএফ | 0.4 | 50 এ | / | 3 এল | C |
| এন্টারপ্রাইজ কোড | সক্রিয় সুরেলা ফিল্টার | ভোল্টেজ স্তর 0.22: 220 ভি 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
রেটযুক্ত ক্ষমতা （কেভিআর） 25/50/75/100/150a | 3 এল: থ্রি-ফেজ থ্রি-ওয়্যার | সি: মন্ত্রিসভা |
বৈশিষ্ট্য:
● ডিএসপি+সিপিএলডি সমস্ত ডিজিটাল কন্ট্রোল কোর, তিন স্তরের টপোলজি প্রযুক্তি, উন্নত হারমোনিক সনাক্তকরণ অ্যালগরিদম এবং পিডাব্লুএম নিয়ন্ত্রণ কৌশলটি সুরেলা কারেন্টের সঠিক ক্ষতিপূরণ অর্জনের জন্য ব্যবহার করুন।
Moduly
Endividual স্বতন্ত্র বায়ু নালী এবং স্বতন্ত্র গুদামগুলির কাঠামোগত নকশা সরঞ্জামগুলির স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে।
● এটি 2 থেকে 50 হারমোনিকস পর্যন্ত বিস্তৃত সুরেলা হারমোনিকগুলিতে ফিল্টার করতে পারে এবং একই সাথে তিন-পর্যায়ের ভারসাম্যহীনতার সমস্যা সমাধান করতে পারে।
● হারমোনিক ফিল্টারিং হার বেশি। যদি ক্ষমতাটি অনুমতি দেয় তবে সুরেলা বর্তমান ফিল্টারিং হার 95%হিসাবে বেশি হতে পারে। সরঞ্জামগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে 100% বর্তমান সীমাবদ্ধ আউটপুট সেট করুন।
অ্যাপ্লিকেশন:
তিন-পর্যায়ের তিন-তারের মন্ত্রিসভা ধরণের সক্রিয় সুরেলা ফিল্টারগুলি সুরেলা বিকৃতি প্রতিরোধের জন্য বিভিন্ন সেটিংসে মোতায়েন করা হয়:
● ডেটা সেন্টার:সংবেদনশীল আইটি সরঞ্জাম রক্ষা করা এবং সুরেলা স্রোতগুলি হ্রাস করে স্থিতিশীল অপারেশন নিশ্চিত করা।
● শিল্প পরিবেশ:তিন-পর্যায়ের তিন-তারের সরঞ্জাম এবং প্রক্রিয়াগুলির জন্য পাওয়ার মানের উন্নতি, দক্ষতা এবং নির্ভরযোগ্যতা বাড়ানো।
● উত্পাদন উদ্ভিদ:ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) এবং অন্যান্য অ-রৈখিক লোড দ্বারা উত্পাদিত সুরেলা বিকৃতি হ্রাস করা।
● তেল ও গ্যাস শিল্প:উচ্চ সুরেলা সামগ্রী সহ পরিবেশের দাবিতে স্থিতিশীল বিদ্যুৎ সরবরাহ নিশ্চিত করা।
● পুনর্নবীকরণযোগ্য শক্তি সিস্টেম:সুরেলা সমস্যাগুলি প্রশমিত করে পুনর্নবীকরণযোগ্য শক্তি উত্সগুলিকে কার্যকরভাবে সংহত করা।
থ্রি-ফেজ থ্রি-ওয়্যার ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টারগুলি থ্রি-ফেজ থ্রি-ওয়্যার সিস্টেমগুলিতে পাওয়ারের গুণমান এবং সরঞ্জামের কার্যকারিতা বাড়ানোর জন্য একটি লক্ষ্যযুক্ত সমাধান সরবরাহ করে।
প্রযুক্তিগত পরামিতি:
| 220 ভি সিরিজ | 380V সিরিজ | 500V সিরিজ | 690 ভি সিরিজ | ||
| উচ্চতা | <2000 মি, 2000 মিটারের উপরে, জিবি/টি 3859.2 অনুযায়ী ডেরেট করুন | ||||
| পরিবেষ্টিত তাপমাত্রা | -20 ～+50 ℃ ℃ | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, যখন মাসিক ন্যূনতম তাপমাত্রা 25 ℃ তখন পৃষ্ঠের উপর কোনও ঘনত্ব নেই | ||||
| দূষণ স্তর | নীচে স্তর III | ||||
| অপারেটিং ভোল্টেজ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| কাজের ফ্রিকোয়েন্সি | 50Hz ± 5% | ||||
| ক্ষতিপূরণ বর্তমান | 25 এ | 25/50/75/100/150a | 100 এ | 100 এ | |
| গ্রিড কাঠামো | এল/এন | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| ইউনিট সংখ্যা সমান্তরালভাবে সংযুক্ত |
Ulimitted | ||||
| সামগ্রিক মেশিন দক্ষতা | ≥97% | ||||
| গ্রিড কাঠামো | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূরণ ব্যাপ্তি | 2 ～ 50 বার, একক ক্ষতিপূরণ হার সামঞ্জস্যযোগ্য | ||||
| ফাংশন নির্বাচন | প্রতিক্রিয়াশীল শক্তি | প্রতিক্রিয়াশীল শক্তি, প্রতিক্রিয়াশীল শক্তি + অসমমিতি | |||
| প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ হার |
≥95% | > 92% | |||
| নিরপেক্ষ ফিল্টারিং ক্ষমতা |
নিরপেক্ষ লাইন ফিল্টারিং ক্ষমতা ফেজ ফিল্টারিং সক্ষমতার চেয়ে 3 গুণ | ||||
| সম্পূর্ণ প্রতিক্রিয়া সময় | ＜ 10 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | |
| শব্দ | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| নিয়ন্ত্রণ পদ্ধতি | 2-ওয়ে আরএস 485 ইন্টারফেস (জিপিআরএস/ওয়াইফাই সমর্থন করে) | ||||
| সুরক্ষা | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা সুরক্ষা ইত্যাদি | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, গ্রিড ভোল্টেজ ভারসাম্যহীনতা, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা, শর্ট সার্কিট সুরক্ষা ইত্যাদি | |||
| ইনস্টলেশন পদ্ধতি | র্যাক/ওয়াল-মাউন্টেড | র্যাক | |||
| ইনকামিং লাইন | ব্যাক ইনকামিং （র্যাক টাইপ） 、 উচ্চ আগত （প্রাচীর-মাউন্টড） | আগত লাইন পিছনে | |||
| সুরক্ষা স্তর | আইপি 20 | ||||
মডেল এবং স্পেসিফিকেশন:
| মন্ত্রিসভা ডিভাইস মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বর | ক্ষতিপূরণ ক্ষমতা (কেভিএআর) | সিস্টেম ভোল্টেজ (ভি) | মাত্রা (ডি*ডাব্লু*এইচ) | শীতল পদ্ধতি |
| জিওয়াই এপিএফ -0.4-100 এ/4 এল-সি | 100 | 380 ± 20% | 800*1000*2200 মিমি | জোর করে এয়ার কুলিং |
| জিওয়াই এপিএফ -0.4-150 এ/4 এল-সি | 150 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-200 এ/4 এল-সি | 200 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-250 এ/4 এল-সি | 250 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-300 এ/4 এল-সি | 300 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-400 এ/4 এল-সি | 400 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.5-300 এ/4 এল-সি | 300 | 500 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.69-300 এ/4 এল-সি | 300 | 690 ± 20% | 800*1000*2200 মিমি | |
