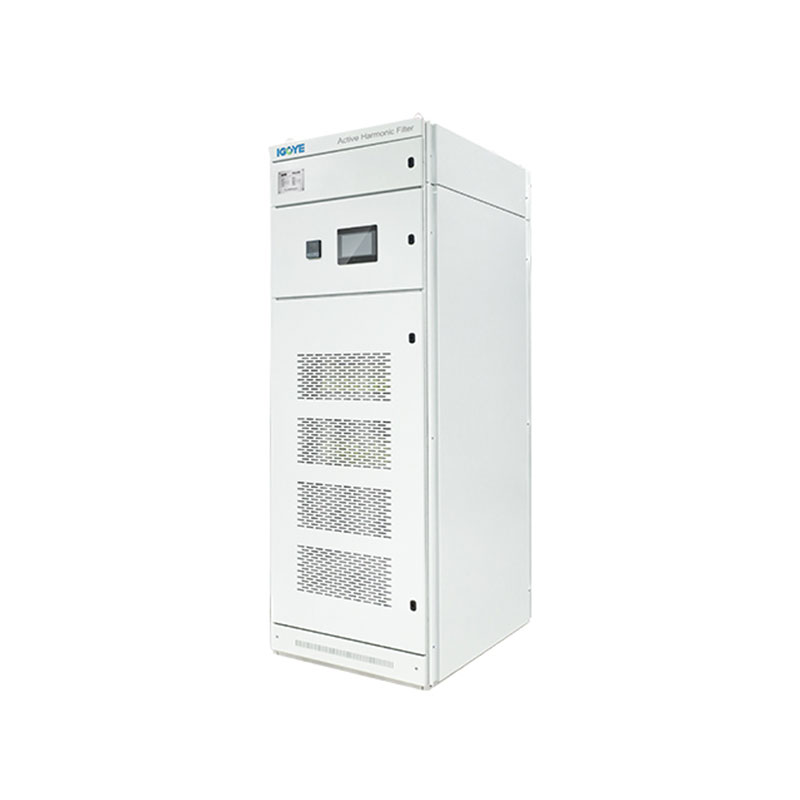

690 ভি মন্ত্রিপরিষদ-প্রকারের সক্রিয় হারমোনিক ফিল্টার
গিয়া চীনে 690 ভি মন্ত্রিপরিষদ-ধরণের সক্রিয় সুরেলা ফিল্টার প্রস্তুতকারক এবং সরবরাহকারী। বৈশিষ্ট্যগুলি ডিজিটাল নিয়ন্ত্রণ, মডুলার ডিজাইন এবং 50 তম সুরেলা পর্যন্ত ক্ষতিপূরণ, ভারসাম্যহীনতা সংশোধন করে। মাঝারি-ভোল্টেজ পাওয়ার সিস্টেম, ভারী শিল্প এবং সামুদ্রিক অ্যাপ্লিকেশনগুলির জন্য আদর্শ। আপনার ক্রয়ের প্রয়োজনের জন্য একটি তাত্ক্ষণিক উদ্ধৃতি পেতে এখনই আমাদের ফর্মটি পূরণ করুন!
690 ভি ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার (এপিএফ) 690 ভি থ্রি-ফেজ থ্রি-ওয়্যার এবং চার-তারের বৈদ্যুতিক সিস্টেমে সুরেলা প্রশমন এবং পাওয়ার মানের বর্ধনের জন্য একটি শক্তিশালী সমাধান সরবরাহ করে। এই এপিএফ উন্নত ডিএসপি+সিপিএলডি ডিজিটাল নিয়ন্ত্রণ এবং 50 তম সুরেলা পর্যন্ত সুনির্দিষ্ট সুরেলা বর্তমান ক্ষতিপূরণের জন্য একটি তিন-স্তরের টপোলজি ব্যবহার করে, একই সাথে তিন-পর্যায়ের ভারসাম্যহীনতা সংশোধন করে। মডুলার ডিজাইন একাধিক ইউনিটের সমান্তরাল সংযোগ সক্ষম করে স্কেলযোগ্য ক্ষমতা সমর্থন করে। স্বতন্ত্র বায়ু নালী সহ একটি টেকসই মন্ত্রিসভায় রাখা, 690 ভি ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার নির্ভরযোগ্য কর্মক্ষমতা এবং সরলীকৃত রক্ষণাবেক্ষণ নিশ্চিত করে। 300 এ 300 এ এবং কেভিআর সক্ষমতা 300 অবধি উপলব্ধ বর্তমান রেটিং সহ, এই এপিএফ 690 ভি সিস্টেমের জন্য কার্যকর পাওয়ার মানের উন্নতি সরবরাহ করে।
মডেল বর্ণনা:
| জিওয়াই | এএইচএফ | 0.69 | 100 এ | / | 4 এল | C |
| এন্টারপ্রাইজ কোড | সক্রিয় সুরেলা ফিল্টার | ভোল্টেজ স্তর 0.69: 690V ± 20% |
Rated Capacity（kvar）100A | 3 এল: থ্রি-ফেজ থ্রি-ওয়্যার 4 এল: থ্রি-ফেজ চার তারের |
সি: মন্ত্রিসভা |
বৈশিষ্ট্য:
● ডিএসপি+সিপিএলডি সমস্ত ডিজিটাল কন্ট্রোল কোর, তিন স্তরের টপোলজি প্রযুক্তি, উন্নত হারমোনিক সনাক্তকরণ অ্যালগরিদম এবং পিডাব্লুএম নিয়ন্ত্রণ কৌশলটি সুরেলা কারেন্টের সঠিক ক্ষতিপূরণ অর্জনের জন্য ব্যবহার করুন।
Moduly
Endividual স্বতন্ত্র বায়ু নালী এবং স্বতন্ত্র গুদামগুলির কাঠামোগত নকশা সরঞ্জামগুলির স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে।
● এটি 2 থেকে 50 হারমোনিকস পর্যন্ত বিস্তৃত সুরেলা হারমোনিকগুলিতে ফিল্টার করতে পারে এবং একই সাথে তিন-পর্যায়ের ভারসাম্যহীনতার সমস্যা সমাধান করতে পারে।
● হারমোনিক ফিল্টারিং হার বেশি। যদি ক্ষমতাটি অনুমতি দেয় তবে সুরেলা বর্তমান ফিল্টারিং হার 95%হিসাবে বেশি হতে পারে। সরঞ্জামগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে 100% বর্তমান সীমাবদ্ধ আউটপুট সেট করুন।
অ্যাপ্লিকেশন:
690 ভি ক্যাবিনেট-টাইপ সক্রিয় সুরেলা ফিল্টারগুলি মাঝারি-ভোল্টেজ শিল্প সেটিংসে পাওয়ার মানের উন্নতির জন্য আদর্শ:
● মাঝারি-ভোল্টেজ পাওয়ার সিস্টেম:690V নেটওয়ার্কগুলিতে শক্তি বিতরণকে স্থিতিশীল করা, সুরেলা বিকৃতি হ্রাস এবং সিস্টেমের দক্ষতা উন্নত করা।
● ভারী শিল্প পরিবেশ:খনন, তেল এবং গ্যাস এবং পেট্রোকেমিক্যালস হিসাবে উল্লেখযোগ্য সুরেলা লোড সহ শিল্পগুলিতে সংবেদনশীল সরঞ্জামগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করা।
● মাঝারি-ভোল্টেজ মোটর ড্রাইভ:বড় মোটর ড্রাইভ দ্বারা উত্পাদিত সুরেলা স্রোতগুলি হ্রাস করা, ভোল্টেজ বিকৃতি হ্রাস এবং মোটর কর্মক্ষমতা উন্নত করা।
● সামুদ্রিক এবং অফশোর প্ল্যাটফর্ম:কঠোর পরিবেশে স্থিতিশীল এবং নির্ভরযোগ্য পাওয়ার গুণমান সরবরাহ করা যেখানে 690 ভি সিস্টেমগুলি সাধারণ।
690 ভি মন্ত্রিপরিষদ-ধরণের সক্রিয় সুরেলা ফিল্টারগুলি 690 ভি অ্যাপ্লিকেশনগুলির দাবিতে পাওয়ার গুণমানকে অনুকূল করার জন্য একটি উচ্চ-পারফরম্যান্স সমাধান সরবরাহ করে।
প্রযুক্তিগত পরামিতি:
| 220 ভি সিরিজ | 380V সিরিজ | 500V সিরিজ | 690 ভি সিরিজ | ||
| উচ্চতা | <2000 মি, 2000 মিটারের উপরে, জিবি/টি 3859.2 অনুযায়ী ডেরেট করুন | ||||
| পরিবেষ্টিত তাপমাত্রা | -20 ～+50 ℃ ℃ | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, যখন মাসিক ন্যূনতম তাপমাত্রা 25 ℃ তখন পৃষ্ঠের উপর কোনও ঘনত্ব নেই | ||||
| দূষণ স্তর | নীচে স্তর III | ||||
| অপারেটিং ভোল্টেজ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| কাজের ফ্রিকোয়েন্সি | 50Hz ± 5% | ||||
| ক্ষতিপূরণ বর্তমান | 25 এ | 25/50/75/100/150a | 100 এ | 100 এ | |
| গ্রিড কাঠামো | এল/এন | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| ইউনিট সংখ্যা সমান্তরালভাবে সংযুক্ত |
Ulimitted | ||||
| সামগ্রিক মেশিন দক্ষতা | ≥97% | ||||
| গ্রিড কাঠামো | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূরণ ব্যাপ্তি | 2 ～ 50 বার, একক ক্ষতিপূরণ হার সামঞ্জস্যযোগ্য | ||||
| ফাংশন নির্বাচন | প্রতিক্রিয়াশীল শক্তি | প্রতিক্রিয়াশীল শক্তি, প্রতিক্রিয়াশীল শক্তি + অসমমিতি | |||
| প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ হার |
≥95% | > 92% | |||
| নিরপেক্ষ ফিল্টারিং ক্ষমতা |
নিরপেক্ষ লাইন ফিল্টারিং ক্ষমতা ফেজ ফিল্টারিং সক্ষমতার চেয়ে 3 গুণ | ||||
| সম্পূর্ণ প্রতিক্রিয়া সময় | ＜ 10 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | |
| শব্দ | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| নিয়ন্ত্রণ পদ্ধতি | 2-ওয়ে আরএস 485 ইন্টারফেস (জিপিআরএস/ওয়াইফাই সমর্থন করে) | ||||
| সুরক্ষা | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা সুরক্ষা ইত্যাদি | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, গ্রিড ভোল্টেজ ভারসাম্যহীনতা, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা, শর্ট সার্কিট সুরক্ষা ইত্যাদি | |||
| ইনস্টলেশন পদ্ধতি | র্যাক/ওয়াল-মাউন্টেড | র্যাক | |||
| ইনকামিং লাইন | ব্যাক ইনকামিং （র্যাক টাইপ） 、 উচ্চ আগত （প্রাচীর-মাউন্টড） | আগত লাইন পিছনে | |||
| সুরক্ষা স্তর | আইপি 20 | ||||
মডেল এবং স্পেসিফিকেশন:
| মন্ত্রিসভা ডিভাইস মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বর | ক্ষতিপূরণ ক্ষমতা (কেভিএআর) | সিস্টেম ভোল্টেজ (ভি) | মাত্রা (ডি*ডাব্লু*এইচ) | শীতল পদ্ধতি |
| জিওয়াই এপিএফ -0.4-100 এ/4 এল-সি | 100 | 380 ± 20% | 800*1000*2200 মিমি | জোর করে এয়ার কুলিং |
| জিওয়াই এপিএফ -0.4-150 এ/4 এল-সি | 150 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-200 এ/4 এল-সি | 200 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-250 এ/4 এল-সি | 250 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-300 এ/4 এল-সি | 300 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-400 এ/4 এল-সি | 400 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.5-300 এ/4 এল-সি | 300 | 500 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.69-300 এ/4 এল-সি | 300 | 690 ± 20% | 800*1000*2200 মিমি | |
