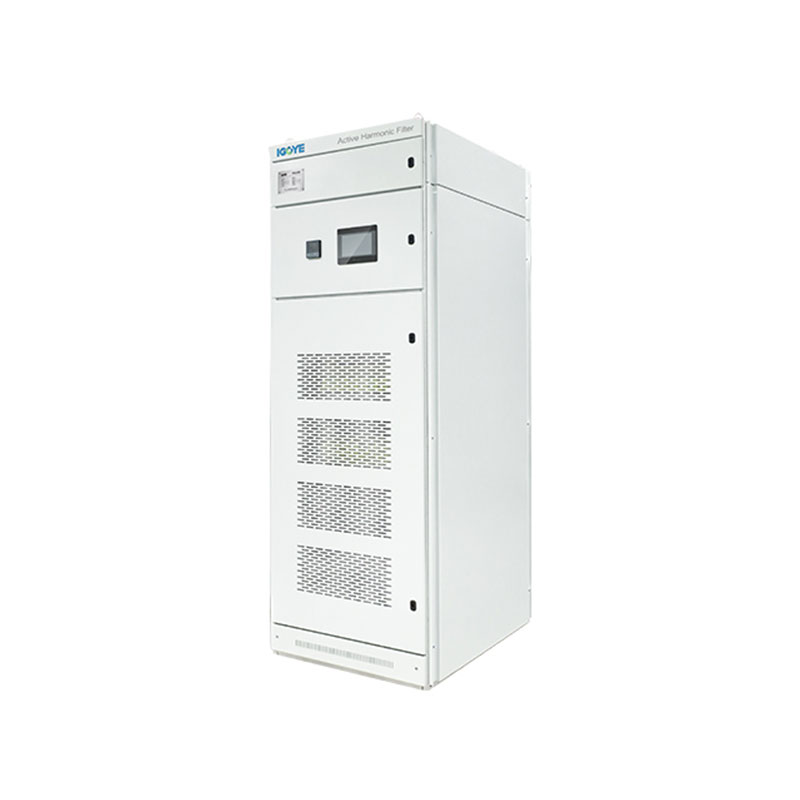

500V ক্যাবিনেট-টাইপ সক্রিয় হারমোনিক ফিল্টার
সস্তা দামের সাথে 500V ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার 500V 3-ফেজ (3/4-ওয়্যার) সিস্টেমে সুরেলা হ্রাস করে। বৈশিষ্ট্যগুলি ডিজিটাল নিয়ন্ত্রণ, মডুলার ডিজাইন এবং 50 তম সুরেলা পর্যন্ত ক্ষতিপূরণ, ভারসাম্যহীনতা সংশোধন করে। মাঝারি-ভোল্টেজ শক্তি বিতরণ, ভারী শিল্প এবং পুনর্নবীকরণযোগ্য শক্তি সিস্টেমের জন্য আদর্শ। আপনার ব্যবসায়ের লক্ষ্যগুলির সাথে একত্রিত এমন একটি উদ্ধৃতি পৌঁছানোর জন্য পৌঁছান!

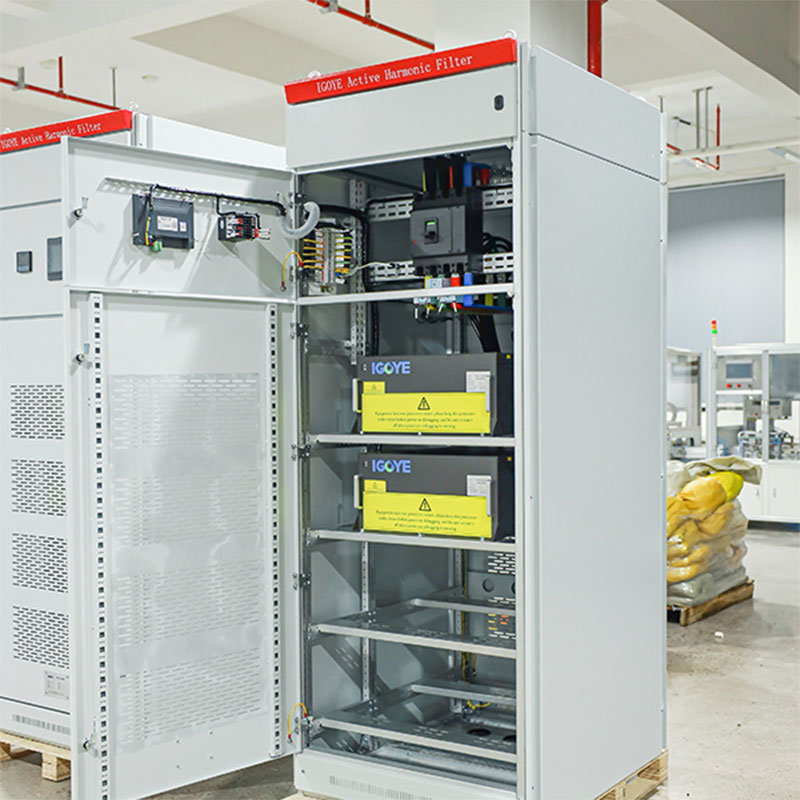

500V ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার (এপিএফ) 500V থ্রি-ফেজ থ্রি-ওয়্যার এবং চার-তারের বৈদ্যুতিক সিস্টেমে সুরেলা প্রশমন করার জন্য একটি উচ্চ-পারফরম্যান্স সমাধান উপস্থাপন করে। উন্নত ডিএসপি+সিপিএলডি ডিজিটাল নিয়ন্ত্রণ এবং একটি ত্রি-স্তরের টপোলজি নিয়োগ করে, এই এপিএফ 50 তম সুরেলা পর্যন্ত যথাযথ সুরেলা বর্তমান ক্ষতিপূরণ অর্জন করে, পাশাপাশি তিন-পর্যায়ের ভারসাম্যহীনতা সম্বোধন করে। এর মডুলার ডিজাইন একাধিক ইউনিটের সমান্তরাল সংযোগের মাধ্যমে স্কেলযোগ্য ক্ষমতা সক্ষম করে। স্বতন্ত্র বায়ু নালীগুলির সাথে একটি শক্তিশালী মন্ত্রিসভায় আবদ্ধ, 500V ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার নির্ভরযোগ্য অপারেশন এবং সহজ রক্ষণাবেক্ষণ নিশ্চিত করে। এই এপিএফ, 400 এ 400 এ পর্যন্ত বর্তমান রেটিং এবং 400 অবধি কেভিএআর সক্ষমতা সহ, 500 ভি সিস্টেমের জন্য ব্যাপক শক্তি মানের উন্নতি সরবরাহ করে।
মডেল বর্ণনা:
| জিওয়াই | এএইচএফ | 0.5 | 100 এ | / | 4 এল | C |
| এন্টারপ্রাইজ কোড | সক্রিয় সুরেলা ফিল্টার | ভোল্টেজ স্তর 0.5: 500V ± 20% |
রেটযুক্ত ক্ষমতা （কেভিআর） 100 এ | 3 এল: থ্রি-ফেজ থ্রি-ওয়্যার 4 এল: থ্রি-ফেজ চার তারের |
সি: মন্ত্রিসভা |
বৈশিষ্ট্য:
● ডিএসপি+সিপিএলডি সমস্ত ডিজিটাল কন্ট্রোল কোর, তিন স্তরের টপোলজি প্রযুক্তি, উন্নত হারমোনিক সনাক্তকরণ অ্যালগরিদম এবং পিডাব্লুএম নিয়ন্ত্রণ কৌশলটি সুরেলা কারেন্টের সঠিক ক্ষতিপূরণ অর্জনের জন্য ব্যবহার করুন।

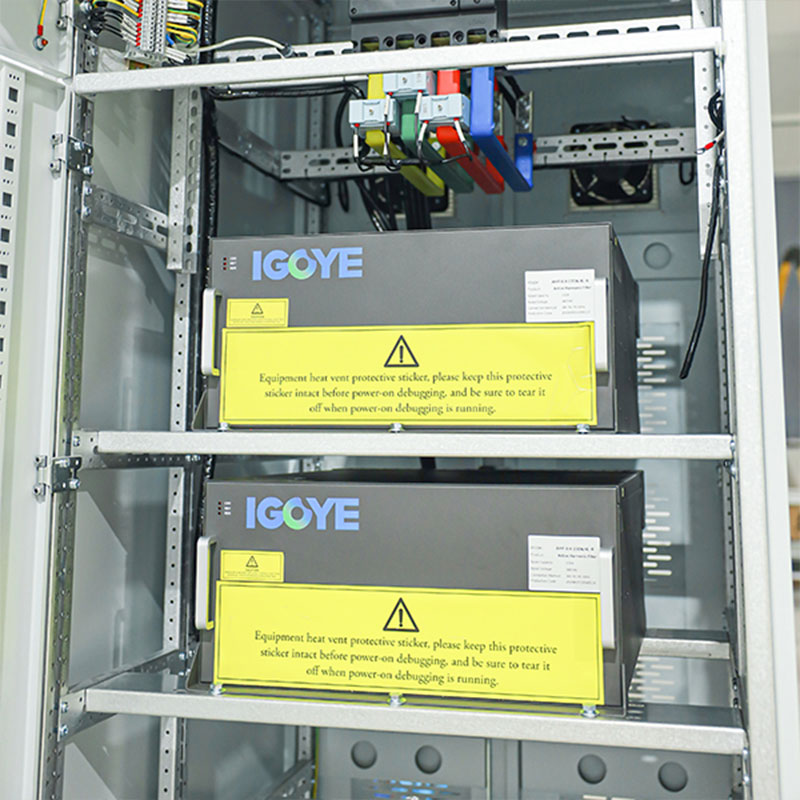

Moduly
Endividual স্বতন্ত্র বায়ু নালী এবং স্বতন্ত্র গুদামগুলির কাঠামোগত নকশা সরঞ্জামগুলির স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে।
● এটি 2 থেকে 50 হারমোনিকস পর্যন্ত বিস্তৃত সুরেলা হারমোনিকগুলিতে ফিল্টার করতে পারে এবং একই সাথে তিন-পর্যায়ের ভারসাম্যহীনতার সমস্যা সমাধান করতে পারে।
● হারমোনিক ফিল্টারিং হার বেশি। যদি ক্ষমতাটি অনুমতি দেয় তবে সুরেলা বর্তমান ফিল্টারিং হার 95%হিসাবে বেশি হতে পারে। সরঞ্জামগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে 100% বর্তমান সীমাবদ্ধ আউটপুট সেট করুন।
অ্যাপ্লিকেশন:
500V ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টারগুলি মাঝারি-ভোল্টেজ শিল্প অ্যাপ্লিকেশনগুলিতে পাওয়ার কোয়ালিটি বর্ধনের জন্য ডিজাইন করা হয়েছে:
● মাঝারি-ভোল্টেজ শক্তি বিতরণ:সুরেলা বিকৃতি প্রশমিত করে এবং সিস্টেমের দক্ষতা উন্নত করে শক্তি বিতরণ নেটওয়ার্কগুলিকে স্থিতিশীল করা।
● ভারী শিল্প প্রক্রিয়া:খনন এবং তেল ও গ্যাসের মতো উচ্চ সুরেলা সামগ্রী সহ শিল্পগুলিতে সংবেদনশীল সরঞ্জামগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করা।
● পুনর্নবীকরণযোগ্য শক্তি সিস্টেম (মাঝারি ভোল্টেজ):মাঝারি-ভোল্টেজ পুনর্নবীকরণযোগ্য শক্তি উত্সগুলির সংযোগ পয়েন্টে পাওয়ার মানের উন্নতি করা।
● সামুদ্রিক এবং অফশোর অ্যাপ্লিকেশন:কঠোর পরিবেশে নির্ভরযোগ্য পাওয়ার গুণমান সরবরাহ করা যেখানে 500 ভি সিস্টেমগুলি সাধারণ।
500V ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টারগুলি 500 ভি অ্যাপ্লিকেশনগুলির দাবিতে পাওয়ার গুণমানকে অনুকূল করার জন্য একটি শক্তিশালী এবং অভিযোজিত সমাধান সরবরাহ করে।
প্রযুক্তিগত পরামিতি:
| 220 ভি সিরিজ | 380V সিরিজ | 500V সিরিজ | 690 ভি সিরিজ | ||
| উচ্চতা | <2000 মি, 2000 মিটারের উপরে, জিবি/টি 3859.2 অনুযায়ী ডেরেট করুন | ||||
| পরিবেষ্টিত তাপমাত্রা | -20 ～+50 ℃ ℃ | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, যখন মাসিক ন্যূনতম তাপমাত্রা 25 ℃ তখন পৃষ্ঠের উপর কোনও ঘনত্ব নেই | ||||
| দূষণ স্তর | নীচে স্তর III | ||||
| অপারেটিং ভোল্টেজ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| কাজের ফ্রিকোয়েন্সি | 50Hz ± 5% | ||||
| ক্ষতিপূরণ বর্তমান | 25 এ | 25/50/75/100/150a | 100 এ | 100 এ | |
| গ্রিড কাঠামো | এল/এন | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| ইউনিট সংখ্যা সমান্তরালভাবে সংযুক্ত |
Ulimitted | ||||
| সামগ্রিক মেশিন দক্ষতা | ≥97% | ||||
| গ্রিড কাঠামো | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূরণ ব্যাপ্তি | 2 ～ 50 বার, একক ক্ষতিপূরণ হার সামঞ্জস্যযোগ্য | ||||
| ফাংশন নির্বাচন | প্রতিক্রিয়াশীল শক্তি | প্রতিক্রিয়াশীল শক্তি, প্রতিক্রিয়াশীল শক্তি + অসমমিতি | |||
| প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ হার |
≥95% | > 92% | |||
| নিরপেক্ষ ফিল্টারিং ক্ষমতা |
নিরপেক্ষ লাইন ফিল্টারিং ক্ষমতা ফেজ ফিল্টারিং সক্ষমতার চেয়ে 3 গুণ | ||||
| সম্পূর্ণ প্রতিক্রিয়া সময় | ＜ 10 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | |
| শব্দ | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| নিয়ন্ত্রণ পদ্ধতি | 2-ওয়ে আরএস 485 ইন্টারফেস (জিপিআরএস/ওয়াইফাই সমর্থন করে) | ||||
| সুরক্ষা | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা সুরক্ষা ইত্যাদি | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, গ্রিড ভোল্টেজ ভারসাম্যহীনতা, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা, শর্ট সার্কিট সুরক্ষা ইত্যাদি | |||
| ইনস্টলেশন পদ্ধতি | র্যাক/ওয়াল-মাউন্টেড | র্যাক | |||
| ইনকামিং লাইন | ব্যাক ইনকামিং （র্যাক টাইপ） 、 উচ্চ আগত （প্রাচীর-মাউন্টড） | আগত লাইন পিছনে | |||
| সুরক্ষা স্তর | আইপি 20 | ||||
মডেল এবং স্পেসিফিকেশন:
| মন্ত্রিসভা ডিভাইস মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বর | ক্ষতিপূরণ ক্ষমতা (কেভিএআর) | সিস্টেম ভোল্টেজ (ভি) | মাত্রা (ডি*ডাব্লু*এইচ) | শীতল পদ্ধতি |
| জিওয়াই এপিএফ -0.4-100 এ/4 এল-সি | 100 | 380 ± 20% | 800*1000*2200 মিমি | জোর করে এয়ার কুলিং |
| জিওয়াই এপিএফ -0.4-150 এ/4 এল-সি | 150 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-200 এ/4 এল-সি | 200 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-250 এ/4 এল-সি | 250 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-300 এ/4 এল-সি | 300 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-400 এ/4 এল-সি | 400 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.5-300 এ/4 এল-সি | 300 | 500 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.69-300 এ/4 এল-সি | 300 | 690 ± 20% | 800*1000*2200 মিমি | |
