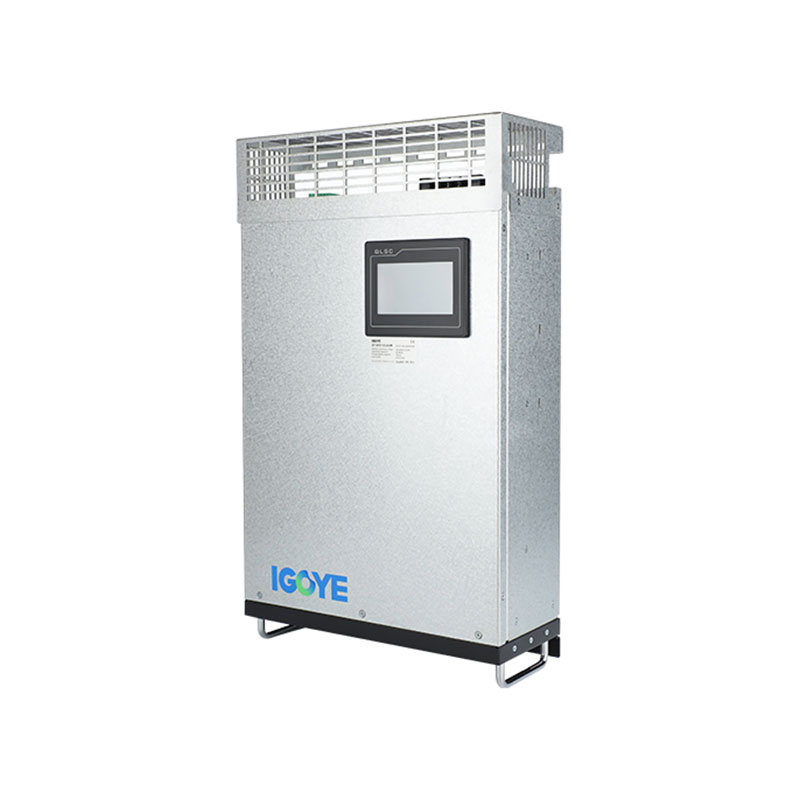

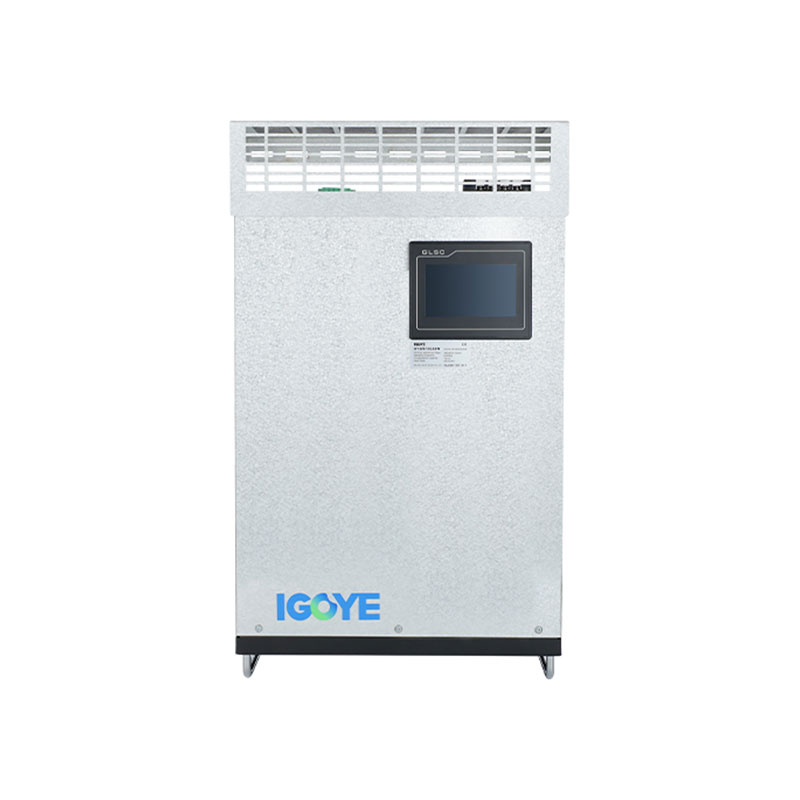

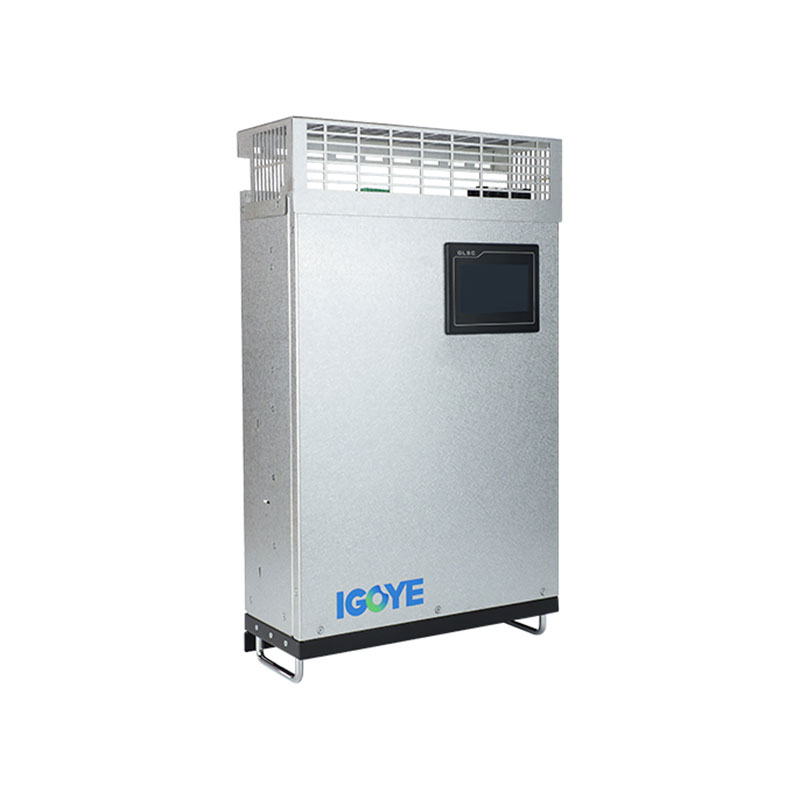

500V ওয়াল-মাউন্টড সক্রিয় সুরেলা ফিল্টার
পাওয়ারের গুণমান উন্নত করার জন্য সেরা সমাধানগুলি খুঁজছেন? আমাদের 500 ভি ওয়াল-মাউন্টড অ্যাক্টিভ হারমোনিক ফিল্টার দক্ষ কর্মক্ষমতা এবং নির্ভরযোগ্য সুরক্ষা সরবরাহ করে। গিয়ার উদ্ভাবনী সমাধানগুলি কীভাবে আপনার প্রয়োজনগুলি পূরণ করতে পারে তা আবিষ্কার করুন। আরও তথ্যের জন্য আমাদের সাথে যোগাযোগ করুন!
500V ওয়াল-মাউন্টড অ্যাক্টিভ হারমোনিক ফিল্টার (এএইচএফ) তিন-পর্যায়ের চার-তারের (3P4W) 500V পাওয়ার সিস্টেমের জন্য উন্নত সুরেলা প্রশমন সরবরাহ করে। একটি ডিএসপি+সিপিএলডি ডিজিটাল কন্ট্রোল কোর এবং ত্রি-স্তরের টপোলজি ব্যবহার করে, এই এএইচএফ সুনির্দিষ্ট সুরেলা বর্তমান ক্ষতিপূরণ সরবরাহ করে। এর মডুলার ডিজাইনটি সমান্তরাল সংযোগের মাধ্যমে স্কেলযোগ্য সমাধানগুলির জন্য অনুমতি দেয়, ইনস্টলেশন এবং রক্ষণাবেক্ষণকে সহজ করে তোলে। 500 ভি ওয়াল-মাউন্ট করা এএইচএফ কার্যকরভাবে ২ য় থেকে 50 তম ক্রম পর্যন্ত সুরেলাগুলি ফিল্টার করে, 95%পর্যন্ত ফিল্টারিং হার অর্জন করে। 100 এ এর জন্য রেটেড, এই প্রাচীর-মাউন্ট করা ইউনিটটি উচ্চ-ভোল্টেজ শিল্প অ্যাপ্লিকেশনগুলিতে নির্ভরযোগ্য পাওয়ার গুণমান নিশ্চিত করে।
মডেল বর্ণনা:
| জিওয়াই | এএইচএফ | 0.4 | 50 এ | / | 4 এল | W |
| এন্টারপ্রাইজ কোড | সক্রিয় সুরেলা ফিল্টার | ভোল্টেজ স্তর 0.5: 500V ± 20% |
রেটযুক্ত ক্ষমতা （কেভিআর） 100 এ | 3 এল: থ্রি-ফেজ থ্রি-ওয়্যার 4 এল: থ্রি-ফেজ চার তারের |
ডাব্লু: ওয়াল-মাউন্টেড |
বৈশিষ্ট্য:
● ডিএসপি+সিপিএলডি সমস্ত ডিজিটাল কন্ট্রোল কোর, তিন স্তরের টপোলজি প্রযুক্তি, উন্নত হারমোনিক সনাক্তকরণ অ্যালগরিদম এবং পিডাব্লুএম নিয়ন্ত্রণ কৌশলটি সুরেলা কারেন্টের সঠিক ক্ষতিপূরণ অর্জনের জন্য ব্যবহার করুন।
Moduly
Endividual স্বতন্ত্র বায়ু নালী এবং স্বতন্ত্র গুদামগুলির কাঠামোগত নকশা সরঞ্জামগুলির স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে।
● এটি 2 থেকে 50 হারমোনিকস পর্যন্ত বিস্তৃত সুরেলা হারমোনিকগুলিতে ফিল্টার করতে পারে এবং একই সাথে তিন-পর্যায়ের ভারসাম্যহীনতার সমস্যা সমাধান করতে পারে।
● হারমোনিক ফিল্টারিং হার বেশি। যদি ক্ষমতাটি অনুমতি দেয় তবে সুরেলা বর্তমান ফিল্টারিং হার 95%হিসাবে বেশি হতে পারে। সরঞ্জামগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে 100% বর্তমান সীমাবদ্ধ আউটপুট সেট করুন।
অ্যাপ্লিকেশন:
500V ওয়াল-মাউন্টযুক্ত সক্রিয় সুরেলা ফিল্টারগুলি বিভিন্ন উচ্চ-ভোল্টেজ শিল্প সেটিংসে পাওয়ারের গুণমান বজায় রাখার জন্য গুরুত্বপূর্ণ:
● ভারী শিল্প:সংবেদনশীল সরঞ্জাম রক্ষা করা এবং খনন, তেল এবং গ্যাস এবং উত্পাদন যেমন শিল্পগুলিতে উচ্চ-শক্তি যন্ত্রপাতিগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করা।
● পুনর্নবীকরণযোগ্য শক্তি সংহতকরণ:সৌর এবং বায়ু শক্তির মতো পুনর্নবীকরণযোগ্য শক্তি উত্স দ্বারা প্রবর্তিত স্মুথিং পাওয়ারের ওঠানামা এবং সুরেলা বিকৃতি।
● উচ্চ-ভোল্টেজ ডেটা সেন্টার:500V এ পরিচালিত ডেটা সেন্টারগুলিতে সমালোচনামূলক আইটি অবকাঠামোর জন্য পরিষ্কার শক্তি সরবরাহ করা।
● শিল্প মোটর ড্রাইভ:বড় মোটর ড্রাইভ দ্বারা উত্পাদিত সুরেলা বিকৃতি হ্রাস করা, দক্ষতা উন্নত করা এবং শক্তি ব্যয় হ্রাস করা।
500V ওয়াল-মাউন্টড অ্যাক্টিভ হারমোনিক ফিল্টারগুলি উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলির দাবিতে পাওয়ার গুণমানকে অনুকূলকরণের জন্য একটি শক্তিশালী এবং দক্ষ সমাধান সরবরাহ করে।
প্রযুক্তিগত পরামিতি:
| 220 ভি সিরিজ | 380V সিরিজ | 500V সিরিজ | 690 ভি সিরিজ | ||
| উচ্চতা | <2000 মি, 2000 মিটারের উপরে, জিবি/টি 3859.2 অনুযায়ী ডেরেট করুন | ||||
| পরিবেষ্টিত তাপমাত্রা | -20 ～+50 ℃ ℃ | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, যখন মাসিক ন্যূনতম তাপমাত্রা 25 ℃ তখন পৃষ্ঠের উপর কোনও ঘনত্ব নেই | ||||
| দূষণ স্তর | নীচে স্তর III | ||||
| অপারেটিং ভোল্টেজ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| কাজের ফ্রিকোয়েন্সি | 50Hz ± 5% | ||||
| ক্ষতিপূরণ বর্তমান | 25 এ | 25/50/75/100/150a | 100 এ | 100 এ | |
| গ্রিড কাঠামো | এল/এন | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| ইউনিট সংখ্যা সমান্তরালভাবে সংযুক্ত | Ulimitted | ||||
| সামগ্রিক মেশিন দক্ষতা | ≥97% | ||||
| গ্রিড কাঠামো | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূরণ ব্যাপ্তি | 2 ～ 50 বার, একক ক্ষতিপূরণ হার সামঞ্জস্যযোগ্য | ||||
| ফাংশন নির্বাচন | প্রতিক্রিয়াশীল শক্তি | প্রতিক্রিয়াশীল শক্তি, প্রতিক্রিয়াশীল শক্তি + অসমমিতি | |||
| প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ হার | ≥95% | > 92% | |||
| নিরপেক্ষ ফিল্টারিং ক্ষমতা | নিরপেক্ষ লাইন ফিল্টারিং ক্ষমতা ফেজ ফিল্টারিং সক্ষমতার চেয়ে 3 গুণ | ||||
| সম্পূর্ণ প্রতিক্রিয়া সময় | ＜ 10 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | |
| শব্দ | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| নিয়ন্ত্রণ পদ্ধতি | 2-ওয়ে আরএস 485 ইন্টারফেস (জিপিআরএস/ওয়াইফাই সমর্থন করে) | ||||
| সুরক্ষা | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা সুরক্ষা ইত্যাদি | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, গ্রিড ভোল্টেজ ভারসাম্যহীনতা, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা, শর্ট সার্কিট সুরক্ষা ইত্যাদি | |||

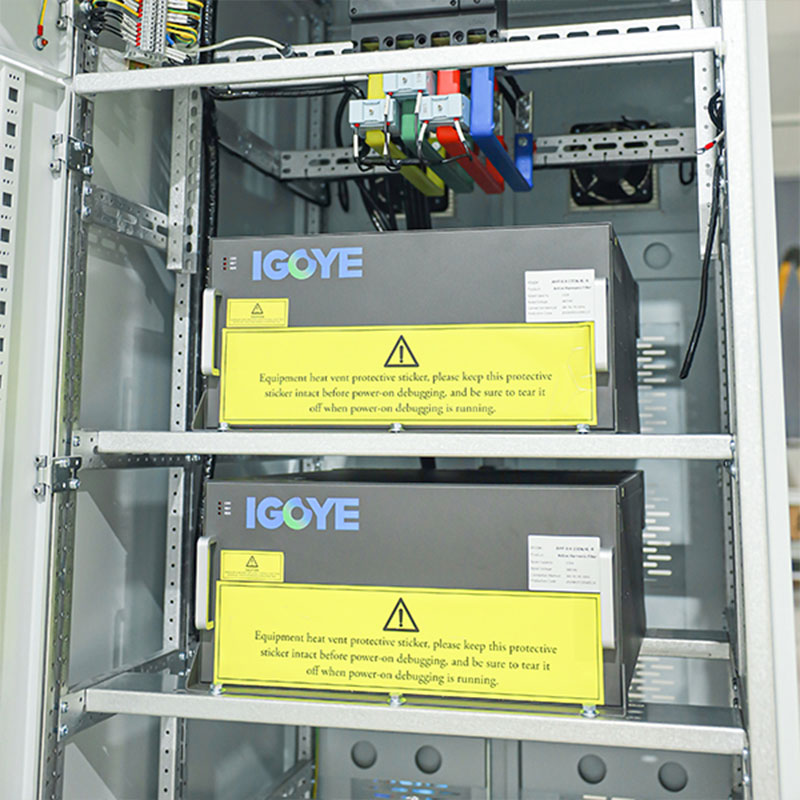

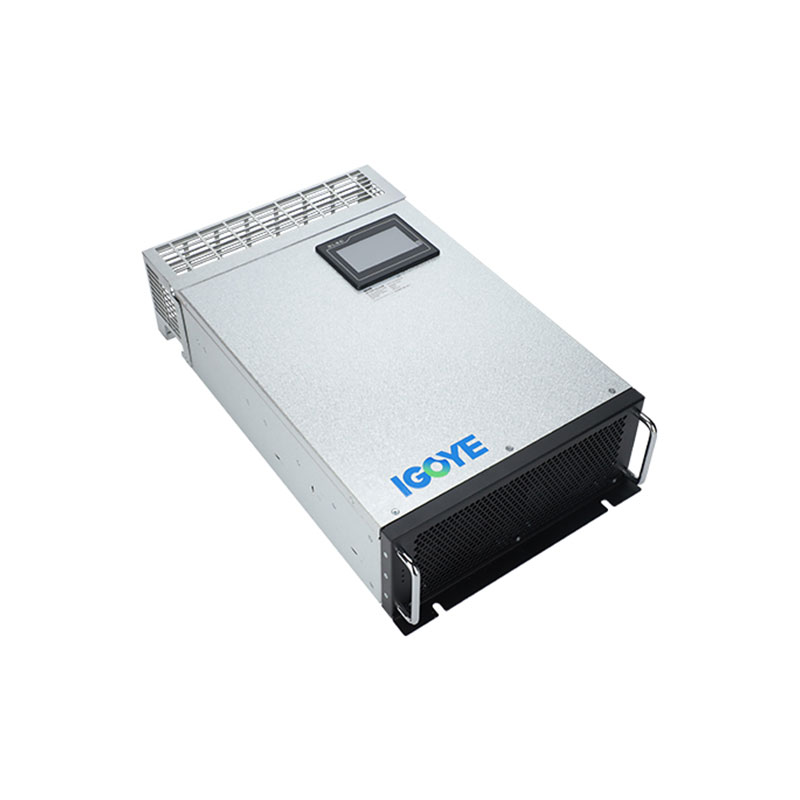

| ইনস্টলেশন পদ্ধতি | র্যাক/ওয়াল-মাউন্টেড | র্যাক | |||
| ইনকামিং লাইন | ব্যাক ইনকামিং （র্যাক টাইপ） 、 উচ্চ আগত （প্রাচীর-মাউন্টড） | আগত লাইন পিছনে | |||
| সুরক্ষা স্তর | আইপি 20 | ||||
মডেল এবং স্পেসিফিকেশন:
| মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বর | রেটেড কারেন্ট (ক) | সিস্টেম ভোল্টেজ (ভি) | মাত্রা (ডি*ডাব্লু*এইচ) | শীতল পদ্ধতি |
| জিওয়াই এপিএফ -0.22-25 এ/2 এল-আর/ডাব্লু | 25 | 220 | 220*330*160 মিমি | জোর করে এয়ার কুলিং |
| জিওয়াই এপিএফ -0.4-25 এ/4 এল-আর/ডাব্লু | 25 | 380 ± 20% | 460*490*89 মিমি | |
| জিওয়াই এপিএফ -0.4-50 এ/4 এল-আর/ডাব্লু | 50 | 380 ± 20% | 460*490*89 মিমি | |
| জিওয়াই এপিএফ -0.4-75 এ/4 এল-আর/ডাব্লু | 75 | 380 ± 20% | 500*510*190 মিমি | |
| জিওয়াই এপিএফ -0.4-100 এ/4 এল-আর/ডাব্লু | 100 | 380 ± 20% | 500*550*240 মিমি | |
| জিওয়াই এপিএফ -0.4-150 এ/4 এল-আর/ডাব্লু | 150 | 380 ± 20% | 500*550*240 মিমি | |
| জিওয়াই এপিএফ -0.5-100 এ/4 এল-আর/ডাব্লু | 100 | 500 ± 20% | 495*675*275 মিমি | |
| জিওয়াই এপিএফ -0.69-100 এ/4 এল-আর/ডাব্লু | 100 | 690 ± 20% | 495*675*275 মিমি | |
