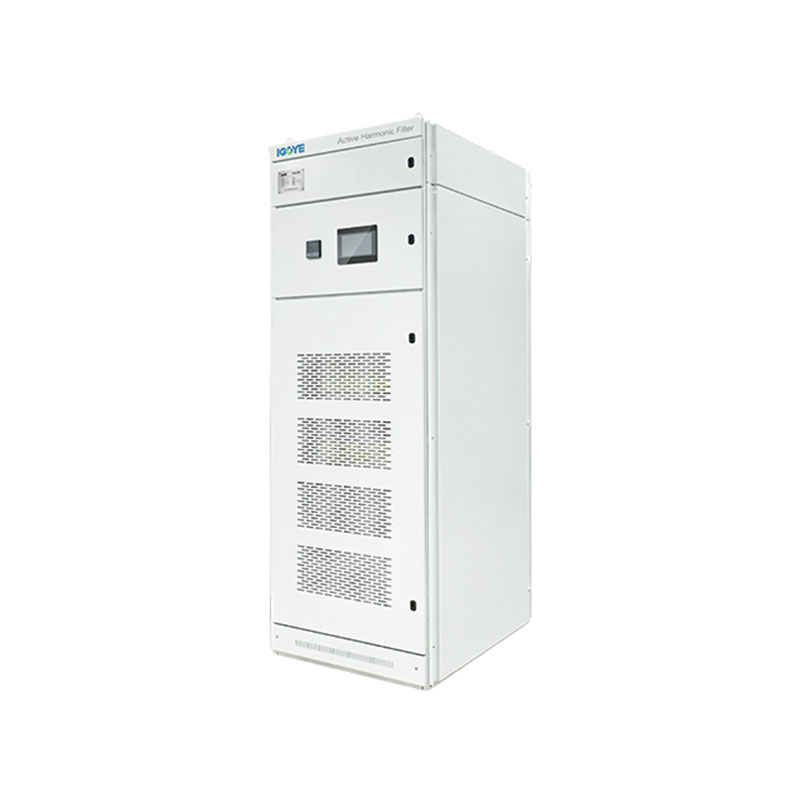

থ্রি-ফেজ চার-তারের মন্ত্রিসভা ধরণের সক্রিয় সুরেলা ফিল্টার
চীনের থ্রি-ফেজ চার-তারের মন্ত্রিসভা ধরণের অ্যাক্টিভ হারমোনিক ফিল্টারটি সর্বশেষতম মডেল যা বাজারে ঠেলে দিয়েছে। এটি ডিজিটাল নিয়ন্ত্রণ ব্যবহার করে, একটি মডুলার ক্যাবিনেটের নকশা রয়েছে এবং 50 তম সুরেলা পর্যন্ত ক্ষতিপূরণ দেয়, ভারসাম্যহীনতা এবং নিরপেক্ষ লাইন হারমোনিকগুলি সম্বোধন করে। ডেটা সেন্টার, হাসপাতাল এবং শিল্প সুবিধার জন্য আদর্শ। আপনার ব্যবসায়ের প্রয়োজন অনুসারে একটি কাস্টমাইজড মূল্য প্রস্তাব পেতে আজই আমাদের সাথে যোগাযোগ করুন!

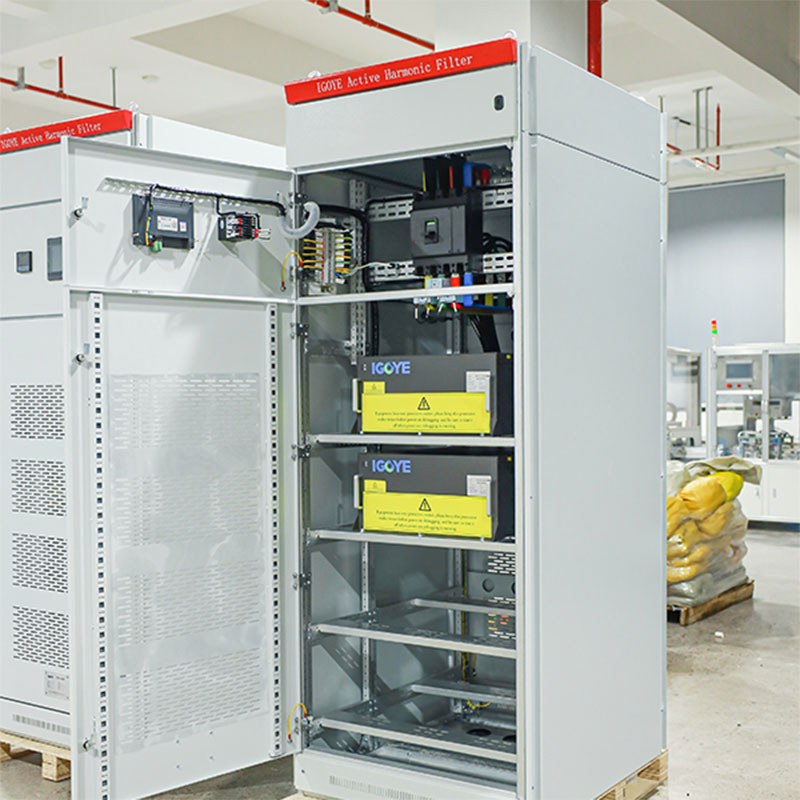

থ্রি-ফেজ ফোর-ওয়্যার ক্যাবিনেট-টাইপ অ্যাক্টিভ হারমোনিক ফিল্টার (এপিএফ) একটি অফার করে চার-তারের পাওয়ার সিস্টেমে সুরেলা প্রশমন করার জন্য শক্তিশালী সমাধান। ডিএসপি+সিপিএলডি ডিজিটাল নিয়ন্ত্রণ এবং একটি তিন স্তরের টপোলজি ব্যবহার করে এই এপিএফ 50 তম সুরেলা পর্যন্ত সুনির্দিষ্ট সুরেলা ক্ষতিপূরণ সরবরাহ করে, ঠিকানা তিন-পর্যায়ের ভারসাম্যহীনতা এবং নিরপেক্ষ লাইন সুরেলা। মডুলার ডিজাইন অনুমতি দেয় সমান্তরাল সংযোগের মাধ্যমে স্কেলযোগ্য ক্ষমতার জন্য। একটি শক্তিশালী মধ্যে রাখা স্বতন্ত্র বায়ু নালী সহ মন্ত্রিসভা, তিন-পর্যায়ের চার-তারের মন্ত্রিসভা ধরণের সক্রিয় সুরেলা ফিল্টার পরিবেশের দাবিতে নির্ভরযোগ্য অপারেশন নিশ্চিত করে। ভোল্টেজ এবং বর্তমান রেটিংগুলির একটি পরিসরে উপলব্ধ, এই এপিএফ সরবরাহ করে বিস্তৃত শক্তি মানের উন্নতি।
মডেল বর্ণনা:
| জিওয়াই | এএইচএফ | 0.4 | 50 এ | / | 4 এল | C |
| এন্টারপ্রাইজ কোড | সক্রিয় সুরেলা ফিল্টার | ভোল্টেজ স্তর 0.22: 220 ভি 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
রেটযুক্ত ক্ষমতা （কেভিআর） 25/50/75/100/150a | 4 এল: থ্রি-ফেজ চার তারের | সি: মন্ত্রিসভা |
বৈশিষ্ট্য:
D ডিএসপি+সিপিএলডি সমস্ত ডিজিটাল নিয়ন্ত্রণ কোর, তিন স্তরের টপোলজি প্রযুক্তি ব্যবহার করুন,
উন্নত হারমোনিক সনাক্তকরণ অ্যালগরিদম এবং পিডব্লিউএম নিয়ন্ত্রণ কৌশল অর্জন
সুরেলা কারেন্টের সঠিক ক্ষতিপূরণ।

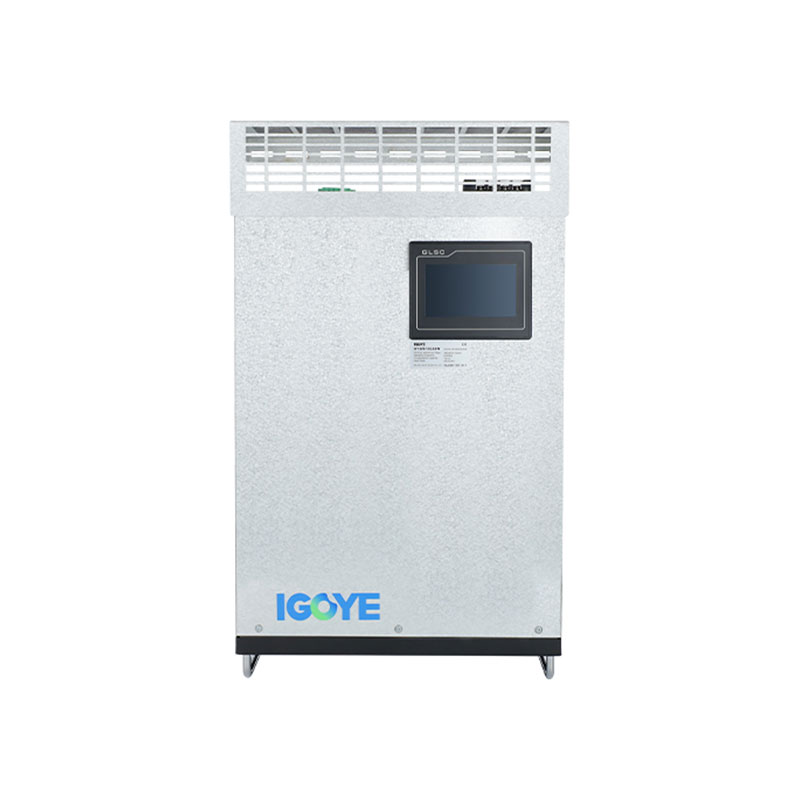

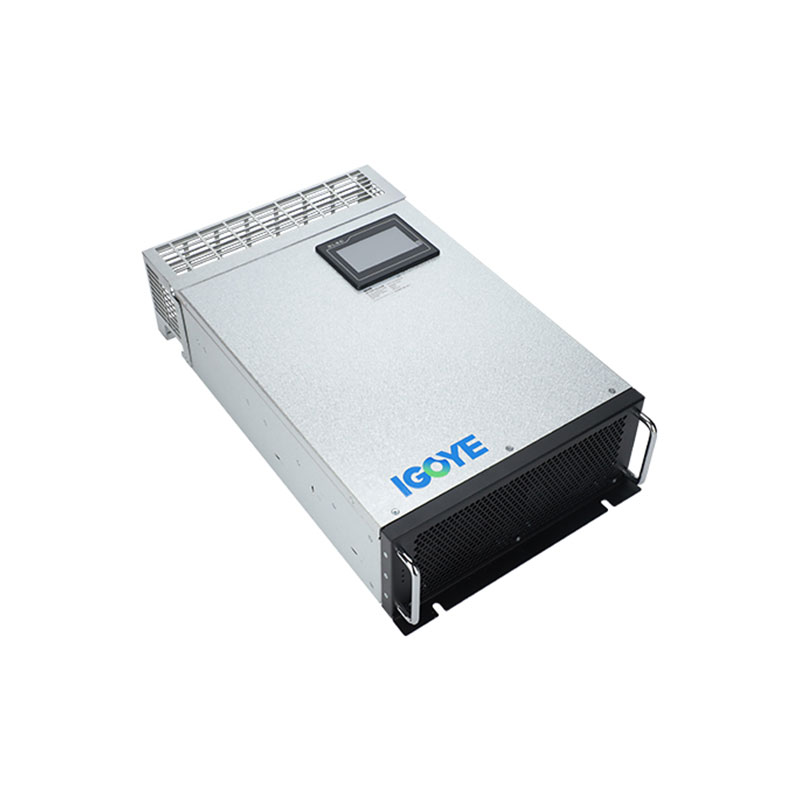

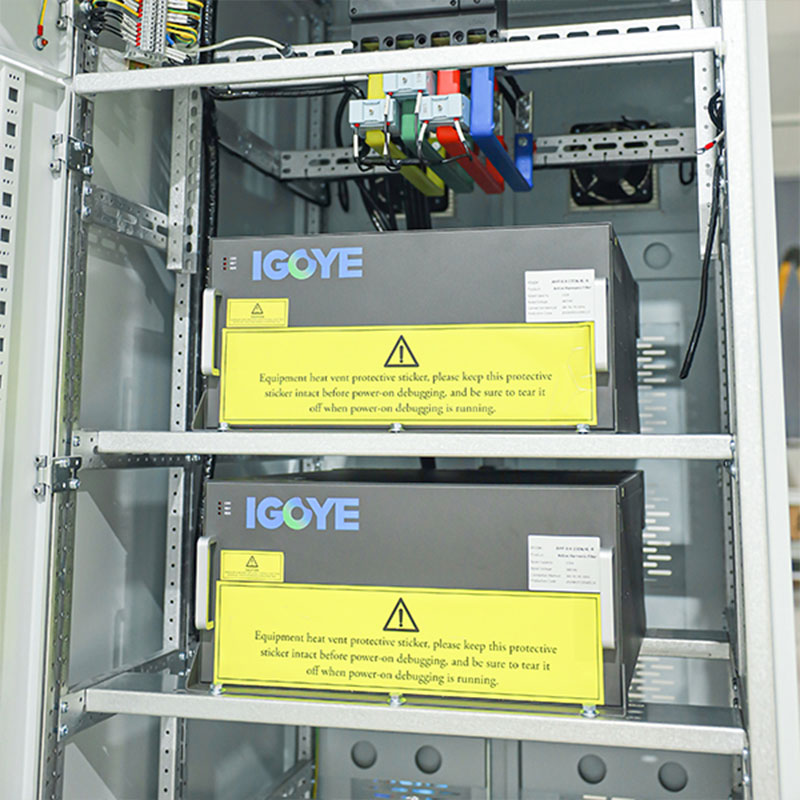

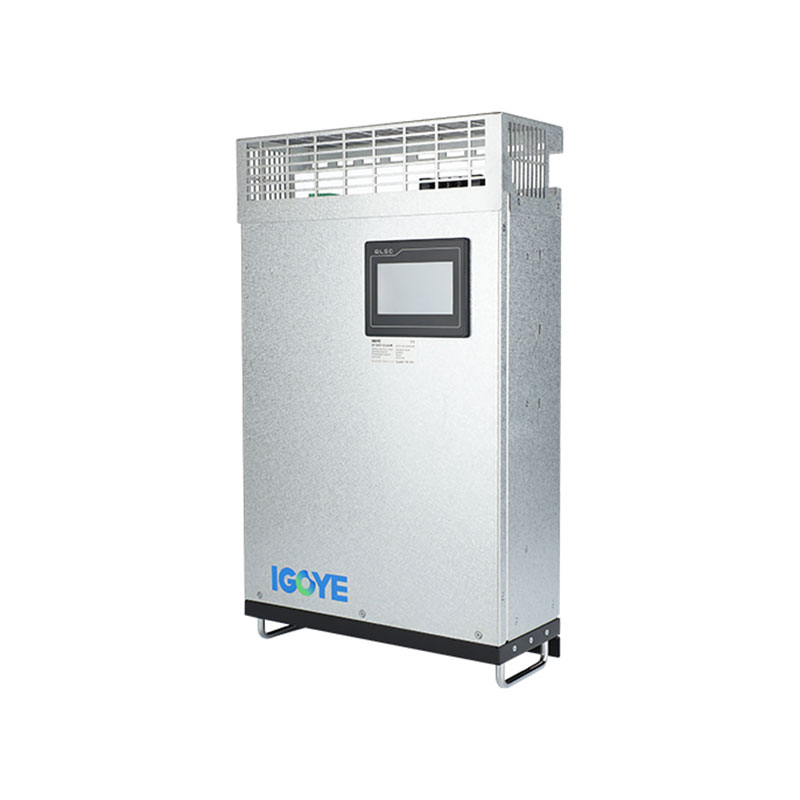

Mod মডুলার ডিজাইন গ্রহণ করুন, যা একাধিকের সমান্তরাল সংযোগকে সহজতর করে
মডিউলগুলি, সামান্য জায়গা নেয় এবং বজায় রাখা সহজ।

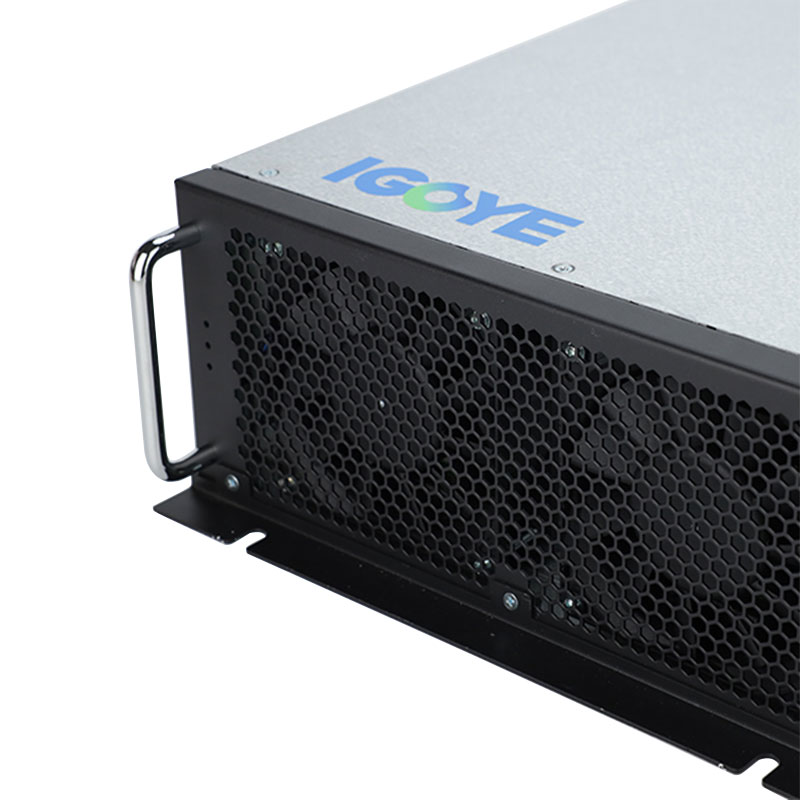

End স্বতন্ত্র বায়ু নালী এবং স্বতন্ত্র গুদামগুলির কাঠামোগত নকশা
সরঞ্জামগুলির স্থিতিশীল অপারেশন নিশ্চিত করে।
● এটি 2 থেকে 50 পর্যন্ত বিস্তৃত সুরেলা হারমোনিকগুলিতে ফিল্টার করতে পারে
সুরেলা, এবং একই সাথে তিন-পর্যায়ের ভারসাম্যহীন সমস্যা সমাধান করুন।
● হারমোনিক ফিল্টারিং হার বেশি। যদি ক্ষমতা অনুমতি দেয় তবে সুরেলা
বর্তমান ফিল্টারিং হার 95%হিসাবে বেশি হতে পারে। 100% বর্তমান সীমাবদ্ধ সেট করুন
সরঞ্জামগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে আউটপুট।
অ্যাপ্লিকেশন:
থ্রি-ফেজ চার-তারের মন্ত্রিসভা ধরণের সক্রিয় সুরেলা ফিল্টারগুলি অ্যাপ্লিকেশন সন্ধান করুন বিভিন্ন সেক্টরে বর্ধিত পাওয়ার মানের প্রয়োজন:
● ডেটা সেন্টার:সংবেদনশীল সরঞ্জাম রক্ষা এবং
সুরেলা স্রোত এবং নিরপেক্ষ হ্রাস করে অপারেশনাল স্থিতিশীলতা বজায় রাখা
লাইন ইস্যু।
● হাসপাতাল:সমালোচনামূলক চিকিত্সার জন্য নির্ভরযোগ্য শক্তি নিশ্চিত করা
সরঞ্জাম, সুরেলা বিকৃতি দ্বারা সৃষ্ট বিঘ্নগুলি হ্রাস করা।
● শিল্প সুবিধা:জন্য পাওয়ার মানের উন্নতি
সংবেদনশীল চার-তারের সরঞ্জাম এবং প্রক্রিয়া, দক্ষতা বৃদ্ধি এবং
নির্ভরযোগ্যতা।
● বাণিজ্যিক ভবন:থেকে সুরেলা বিকৃতি হ্রাস
কম্পিউটার, আলো এবং এইচভিএসি সিস্টেম সহ বিভিন্ন লোড।
● পুনর্নবীকরণযোগ্য শক্তি সংহতকরণ:মসৃণ সুবিধার্থে
সুরেলা সম্বোধন করে গ্রিডে পুনর্নবীকরণযোগ্য শক্তি উত্সগুলির সংহতকরণ
উদ্বেগ।
থ্রি-ফেজ চার-তারের মন্ত্রিসভা ধরণের সক্রিয় সুরেলা ফিল্টারগুলি একটি সরবরাহ করে পাওয়ার গুণমান এবং সরঞ্জাম অনুকূলকরণের জন্য বিস্তৃত সমাধান চার তারের সিস্টেমে পারফরম্যান্স।
প্রযুক্তিগত পরামিতি:
| 220 ভি সিরিজ | 380V সিরিজ | 500V সিরিজ | 690 ভি সিরিজ | ||
| উচ্চতা | <2000 মি, 2000 মিটারের উপরে, জিবি/টি 3859.2 অনুযায়ী ডেরেট করুন | ||||
| পরিবেষ্টিত তাপমাত্রা | -20 ～+50 ℃ ℃ | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, মাসিক হলে পৃষ্ঠের উপর কোনও ঘনত্ব নেই সর্বনিম্ন তাপমাত্রা 25 ℃ | ||||
| দূষণ স্তর | নীচে স্তর III | ||||
| অপারেটিং ভোল্টেজ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| কাজের ফ্রিকোয়েন্সি | 50Hz ± 5% | ||||
| ক্ষতিপূরণ বর্তমান | 25 এ | 25/50/75/100/150a | 100 এ | 100 এ | |
| গ্রিড কাঠামো | এল/এন | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| ইউনিট সংখ্যা সমান্তরালভাবে সংযুক্ত |
Ulimitted | ||||
| সামগ্রিক মেশিন দক্ষতা | ≥97% | ||||
| গ্রিড কাঠামো | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূরণ ব্যাপ্তি | 2 ～ 50 বার, একক ক্ষতিপূরণ হার সামঞ্জস্যযোগ্য | ||||
| ফাংশন নির্বাচন | প্রতিক্রিয়াশীল শক্তি | প্রতিক্রিয়াশীল শক্তি, প্রতিক্রিয়াশীল শক্তি + অসমমিতি | |||
| প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ হার |
≥95% | > 92% | |||
| নিরপেক্ষ ফিল্টারিং ক্ষমতা |
নিরপেক্ষ লাইন ফিল্টারিং ক্ষমতা পর্যায়ের চেয়ে 3 গুণ ফিল্টারিং ক্ষমতা | ||||
| সম্পূর্ণ প্রতিক্রিয়া সময় | ＜ 10 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | |
| শব্দ | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| নিয়ন্ত্রণ পদ্ধতি | 2-ওয়ে আরএস 485 ইন্টারফেস (জিপিআরএস/ওয়াইফাই সমর্থন করে) | ||||
| সুরক্ষা | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, পাওয়ার ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা সুরক্ষা, ইত্যাদি | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, গ্রিড ভোল্টেজ ভারসাম্যহীনতা, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা, শর্ট সার্কিট সুরক্ষা, ইত্যাদি | |||
| ইনস্টলেশন পদ্ধতি | র্যাক/ওয়াল-মাউন্টেড | র্যাক | |||
| ইনকামিং লাইন | ব্যাক ইনকামিং （র্যাক টাইপ） 、 উচ্চ আগত （প্রাচীর-মাউন্টড） | আগত লাইন পিছনে | |||
| সুরক্ষা স্তর | আইপি 20 | ||||
মডেল এবং স্পেসিফিকেশন:
| মন্ত্রিসভা ডিভাইস মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বর | ক্ষতিপূরণ ক্ষমতা (কেভিএআর) | সিস্টেম ভোল্টেজ (ভি) | মাত্রা (ডি*ডাব্লু*এইচ) | শীতল পদ্ধতি |
| জিওয়াই এপিএফ -0.4-100 এ/4 এল-সি | 100 | 380 ± 20% | 800*1000*2200 মিমি | জোর করে এয়ার কুলিং |
| জিওয়াই এপিএফ -0.4-150 এ/4 এল-সি | 150 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-200 এ/4 এল-সি | 200 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-250 এ/4 এল-সি | 250 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-300 এ/4 এল-সি | 300 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.4-400 এ/4 এল-সি | 400 | 380 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.5-300 এ/4 এল-সি | 300 | 500 ± 20% | 800*1000*2200 মিমি | |
| জিওয়াই এপিএফ -0.69-300 এ/4 এল-সি | 300 | 690 ± 20% | 800*1000*2200 মিমি | |
হট ট্যাগ: থ্রি-ফেজ চার-তারের মন্ত্রিসভা ধরণের সক্রিয় সুরেলা ফিল্টার
