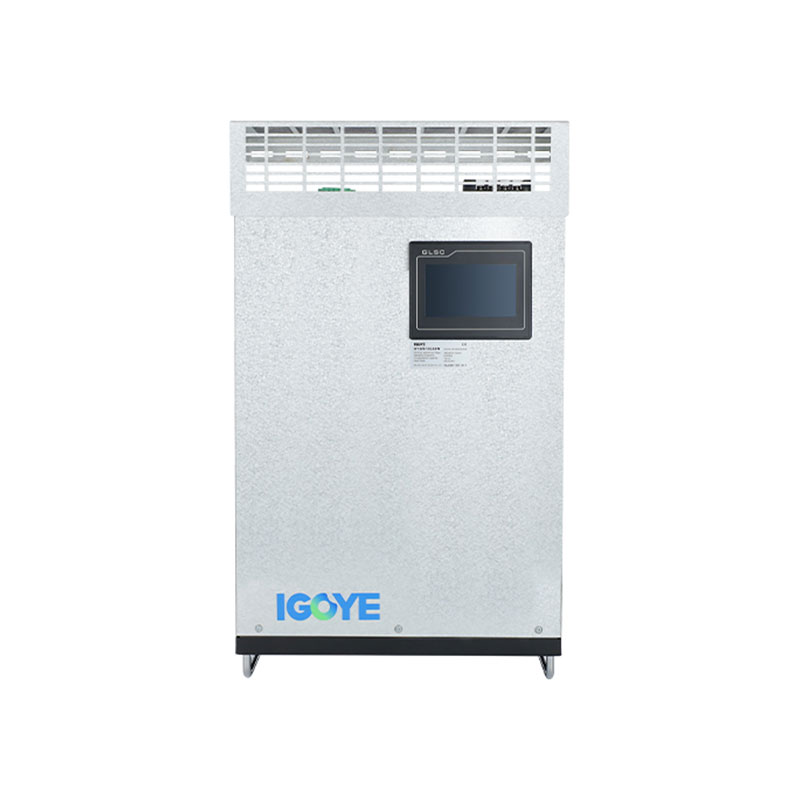

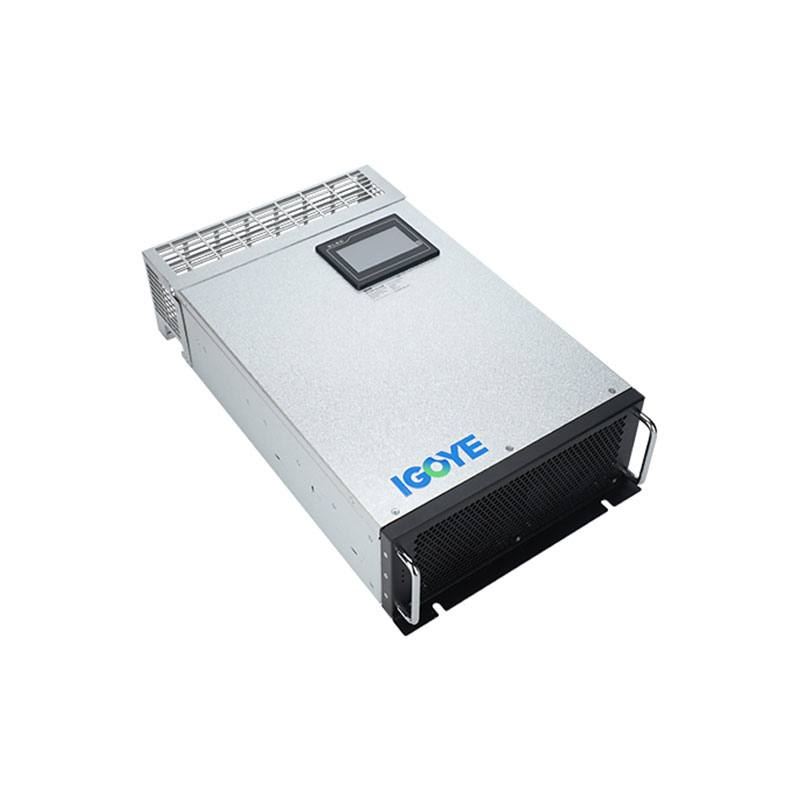

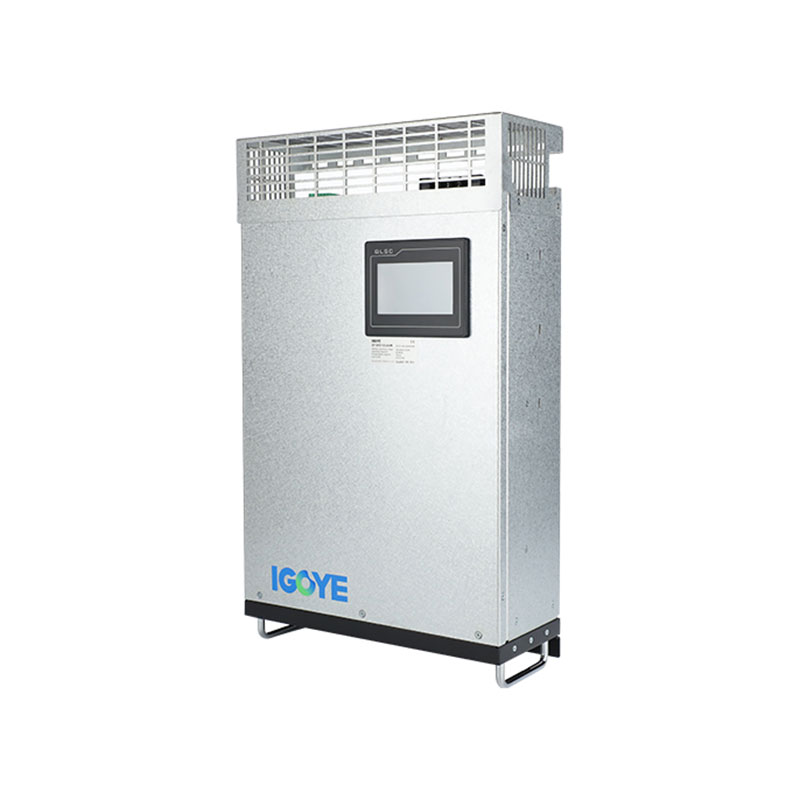

380V ওয়াল-মাউন্টড সক্রিয় সুরেলা ফিল্টার
গিয়া 380 ভি ওয়াল-মাউন্টড অ্যাক্টিভ হারমোনিক ফিল্টার সরবরাহ করে, যা আমাদের চীন কারখানায় উন্নত প্রযুক্তির সাথে ডিজাইন করা এবং উত্পাদিত হয়। উচ্চ-দক্ষতা, ইনস্টল করা সহজ এবং বিভিন্ন অ্যাপ্লিকেশনগুলির জন্য নির্ভরযোগ্য। আরও বিশদ এবং সেরা চুক্তি পেতে এখনই আমাদের সাথে যোগাযোগ করুন!
380V ওয়াল-মাউন্টড অ্যাক্টিভ হারমোনিক ফিল্টার (এএইচএফ) তিন-পর্যায়ের চার-তারের (3P4W) এবং থ্রি-ফেজ থ্রি-ওয়্যার (3P3W) 380V পাওয়ার সিস্টেমগুলিতে সুরেলা প্রশমন করার জন্য একটি শক্তিশালী সমাধান সরবরাহ করে। উন্নত ডিএসপি+সিপিএলডি ডিজিটাল নিয়ন্ত্রণ এবং একটি ত্রি-স্তরের টপোলজি নিয়োগ করে, এই স্থান-সঞ্চয়কারী ইউনিট সুনির্দিষ্ট সুরেলা বর্তমান ক্ষতিপূরণ সরবরাহ করে। মূল বৈশিষ্ট্যগুলির মধ্যে একটি প্রশস্ত সুরেলা ফিল্টারিং রেঞ্জ (দ্বিতীয় থেকে 50 তম সুরেলা), একটি উচ্চ ফিল্টারিং হার (95%পর্যন্ত) এবং সুবিধাজনক সমান্তরাল সংযোগ এবং রক্ষণাবেক্ষণের জন্য একটি মডুলার ডিজাইন অন্তর্ভুক্ত রয়েছে। বিভিন্ন বর্তমান রেটিংয়ে উপলভ্য (25 এ থেকে 150 এ), 380 ভি ওয়াল-মাউন্টেড এএইচএফ শিল্প পরিবেশের দাবিতে স্থিতিশীল এবং দক্ষ বিদ্যুতের গুণমান নিশ্চিত করে।
মডেল বর্ণনা:
| জিওয়াই | এএইচএফ | 0.4 | 50 এ | / | 4 এল | W |
| এন্টারপ্রাইজ কোড | সক্রিয় সুরেলা ফিল্টার | ভোল্টেজ স্তর 0.4: 380V ± 20% |
রেটযুক্ত ক্ষমতা （কেভিআর） 25/50/75/100/150a | 3 এল: থ্রি-ফেজ থ্রি-ওয়্যার 4 এল: থ্রি-ফেজ চার তারের |
ডাব্লু: ওয়াল-মাউন্টেড |
বৈশিষ্ট্য:
● ডিএসপি+সিপিএলডি সমস্ত ডিজিটাল কন্ট্রোল কোর, তিন স্তরের টপোলজি প্রযুক্তি, উন্নত হারমোনিক সনাক্তকরণ অ্যালগরিদম এবং পিডাব্লুএম নিয়ন্ত্রণ কৌশলটি সুরেলা কারেন্টের সঠিক ক্ষতিপূরণ অর্জনের জন্য ব্যবহার করুন।
Moduly
Endividual স্বতন্ত্র বায়ু নালী এবং স্বতন্ত্র গুদামগুলির কাঠামোগত নকশা সরঞ্জামগুলির স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে।
● এটি 2 থেকে 50 হারমোনিকস পর্যন্ত বিস্তৃত সুরেলা হারমোনিকগুলিতে ফিল্টার করতে পারে এবং একই সাথে তিন-পর্যায়ের ভারসাম্যহীনতার সমস্যা সমাধান করতে পারে।
● হারমোনিক ফিল্টারিং হার বেশি। যদি ক্ষমতাটি অনুমতি দেয় তবে সুরেলা বর্তমান ফিল্টারিং হার 95%হিসাবে বেশি হতে পারে। সরঞ্জামগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে 100% বর্তমান সীমাবদ্ধ আউটপুট সেট করুন।
অ্যাপ্লিকেশন:
380 ভি ওয়াল-মাউন্টড সক্রিয় সুরেলা ফিল্টারগুলি বিভিন্ন শিল্প অ্যাপ্লিকেশনগুলিতে পাওয়ারের গুণমান বজায় রাখার জন্য প্রয়োজনীয়:
● শিল্প অটোমেশন:সংবেদনশীল অটোমেশন সরঞ্জাম রক্ষা করা এবং ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি), রোবোটিক্স এবং অন্যান্য সমালোচনামূলক লোডগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করা।
● উত্পাদন উদ্ভিদ:সুরক্ষিত বিকৃতি হ্রাস করে বিদ্যুতের গুণমান উন্নত করা এবং শক্তি ব্যয় হ্রাস করা।
● ডেটা সেন্টার:সমালোচনামূলক আইটি অবকাঠামোর জন্য পরিষ্কার শক্তি সরবরাহ করা এবং বিদ্যুতের ওঠানামার কারণে ডেটা ক্ষতি রোধ করা।
● তেল ও গ্যাস শিল্প:কঠোর পরিবেশে পাম্প, সংক্ষেপক এবং অন্যান্য প্রয়োজনীয় সরঞ্জামগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করা।
● পুনর্নবীকরণযোগ্য শক্তি সিস্টেম:বিদ্যুতের গুণমান এবং স্থিতিশীলতা বজায় রেখে গ্রিডে পুনর্নবীকরণযোগ্য শক্তি উত্সগুলিকে একীভূত করা।
380V ওয়াল-মাউন্টড অ্যাক্টিভ হারমোনিক ফিল্টারগুলি তিন-পর্যায়ের 380V অ্যাপ্লিকেশনগুলিতে পাওয়ার গুণমানকে অনুকূলকরণের জন্য একটি নির্ভরযোগ্য এবং কার্যকর সমাধান সরবরাহ করে।
প্রযুক্তিগত পরামিতি:
| 220 ভি সিরিজ | 380V সিরিজ | 500V সিরিজ | 690 ভি সিরিজ | ||
| উচ্চতা | <2000 মি, 2000 মিটারের উপরে, জিবি/টি 3859.2 অনুযায়ী ডেরেট করুন | ||||
| পরিবেষ্টিত তাপমাত্রা | -20 ～+50 ℃ ℃ | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, যখন মাসিক ন্যূনতম তাপমাত্রা 25 ℃ তখন পৃষ্ঠের উপর কোনও ঘনত্ব নেই | ||||
| দূষণ স্তর | নীচে স্তর III | ||||
| অপারেটিং ভোল্টেজ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| কাজের ফ্রিকোয়েন্সি | 50Hz ± 5% | ||||
| ক্ষতিপূরণ বর্তমান | 25 এ | 25/50/75/100/150a | 100 এ | 100 এ | |
| গ্রিড কাঠামো | এল/এন | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| সমান্তরালভাবে সংযুক্ত ইউনিট সংখ্যা | Ulimitted | ||||
| সামগ্রিক মেশিন দক্ষতা | ≥97% | ||||
| গ্রিড কাঠামো | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূরণ ব্যাপ্তি | 2 ～ 50 বার, একক ক্ষতিপূরণ হার সামঞ্জস্যযোগ্য | ||||
| ফাংশন নির্বাচন | প্রতিক্রিয়াশীল শক্তি | প্রতিক্রিয়াশীল শক্তি, প্রতিক্রিয়াশীল শক্তি + অসমমিতি | |||
| প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ হার | ≥95% | > 92% | |||
| নিরপেক্ষ ফিল্টারিং ক্ষমতা | নিরপেক্ষ লাইন ফিল্টারিং ক্ষমতা ফেজ ফিল্টারিং সক্ষমতার চেয়ে 3 গুণ | ||||
| সম্পূর্ণ প্রতিক্রিয়া সময় | ＜ 10 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | |
| শব্দ | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| নিয়ন্ত্রণ পদ্ধতি | 2-ওয়ে আরএস 485 ইন্টারফেস (জিপিআরএস/ওয়াইফাই সমর্থন করে) | ||||
| সুরক্ষা | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা সুরক্ষা ইত্যাদি | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, গ্রিড ভোল্টেজ ভারসাম্যহীনতা, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা, শর্ট সার্কিট সুরক্ষা ইত্যাদি | |||

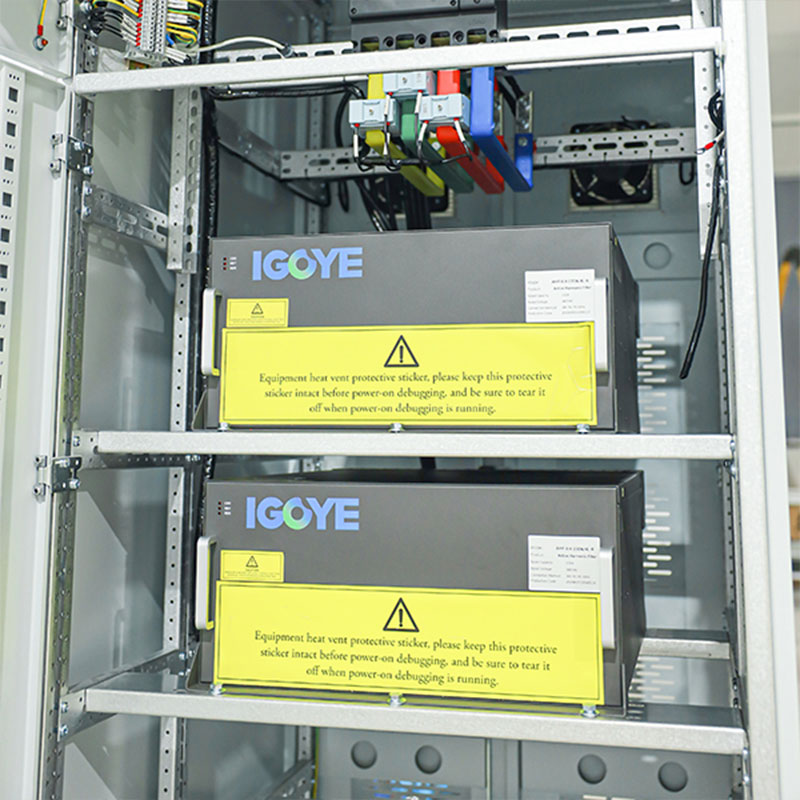

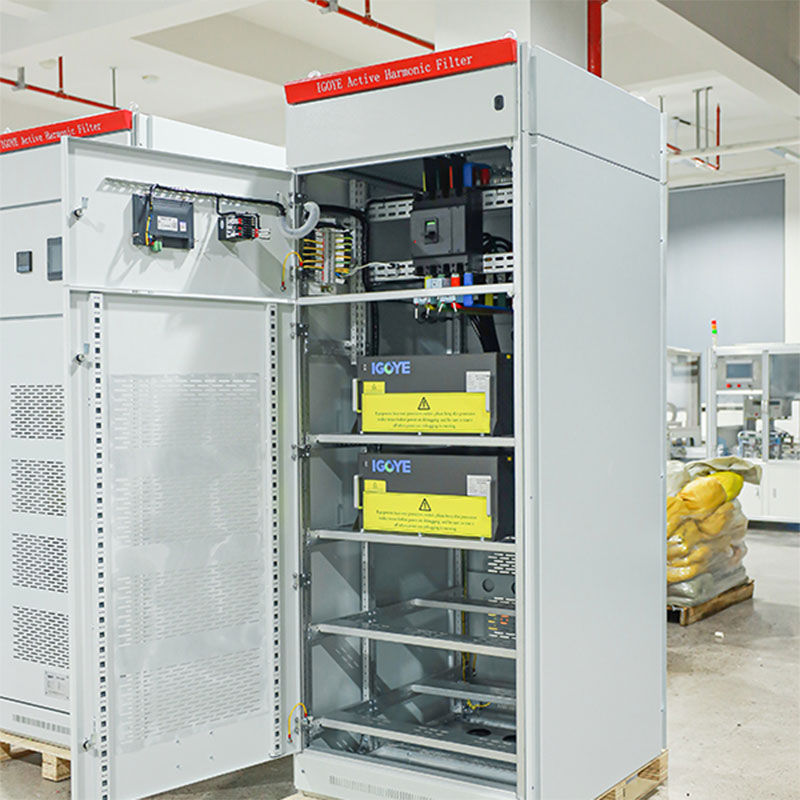

| ইনস্টলেশন পদ্ধতি | র্যাক/ওয়াল-মাউন্টেড | র্যাক | |||
| ইনকামিং লাইন | ব্যাক ইনকামিং （র্যাক টাইপ） 、 উচ্চ আগত （প্রাচীর-মাউন্টড） | আগত লাইন পিছনে | |||
| সুরক্ষা স্তর | আইপি 20 | ||||
মডেল এবং স্পেসিফিকেশন:
| মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বর | রেটেড কারেন্ট (ক) | সিস্টেম ভোল্টেজ (ভি) | মাত্রা (ডি*ডাব্লু*এইচ) | শীতল পদ্ধতি |
| জিওয়াই এপিএফ -0.22-25 এ/2 এল-আর/ডাব্লু | 25 | 220 | 220*330*160 মিমি | জোর করে এয়ার কুলিং |
| জিওয়াই এপিএফ -0.4-25 এ/4 এল-আর/ডাব্লু | 25 | 380 ± 20% | 460*490*89 মিমি | |
| জিওয়াই এপিএফ -0.4-50 এ/4 এল-আর/ডাব্লু | 50 | 380 ± 20% | 460*490*89 মিমি | |
| জিওয়াই এপিএফ -0.4-75 এ/4 এল-আর/ডাব্লু | 75 | 380 ± 20% | 500*510*190 মিমি | |
| জিওয়াই এপিএফ -0.4-100 এ/4 এল-আর/ডাব্লু | 100 | 380 ± 20% | 500*550*240 মিমি | |
| জিওয়াই এপিএফ -0.4-150 এ/4 এল-আর/ডাব্লু | 150 | 380 ± 20% | 500*550*240 মিমি | |
| জিওয়াই এপিএফ -0.5-100 এ/4 এল-আর/ডাব্লু | 100 | 500 ± 20% | 495*675*275 মিমি | |
| জিওয়াই এপিএফ -0.69-100 এ/4 এল-আর/ডাব্লু | 100 | 690 ± 20% | 495*675*275 মিমি | |
