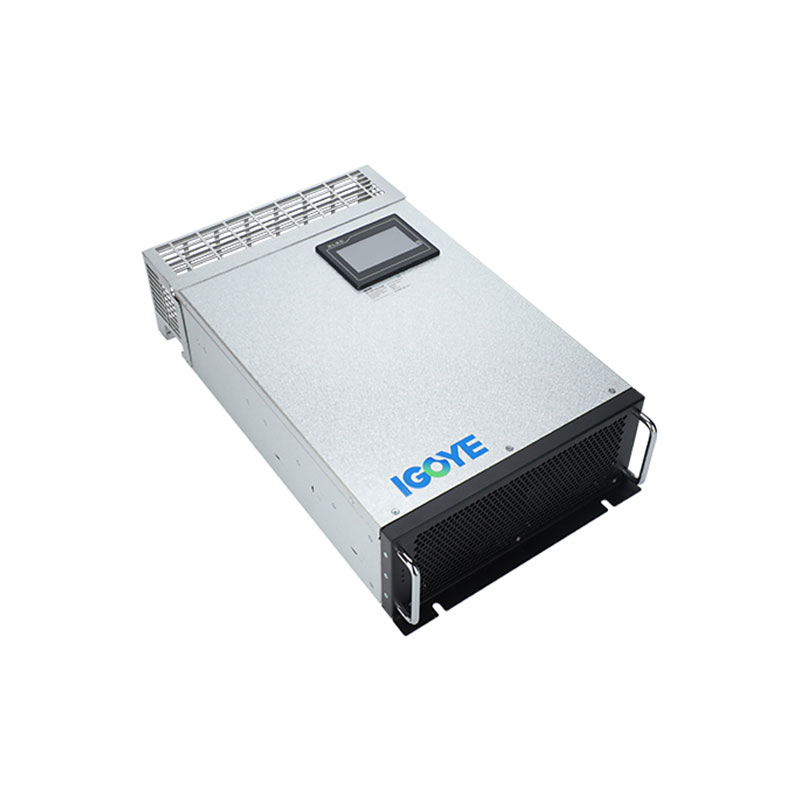

থ্রি-ফেজ ফোর-ওয়্যার র্যাক মাউন্ট সক্রিয় হারমোনিক ফিল্টার
শীর্ষস্থানীয় প্রস্তুতকারক হিসাবে, জিআইএএএ উচ্চতর পাওয়ার গুণমান এবং শক্তি দক্ষতার জন্য ডিজাইন করা তিন-পর্যায়ের চার-তারের র্যাক মাউন্ট অ্যাক্টিভ হারমোনিক ফিল্টার সরবরাহ করে। চীনে আমাদের কারখানা বিশ্বব্যাপী ব্যবহারকারীদের দ্বারা বিশ্বস্ত সাশ্রয়ী মূল্যের, উচ্চ-পারফরম্যান্স সমাধান সরবরাহ করে। আমাদের পণ্যগুলি কেন এত জনপ্রিয় তা আবিষ্কার করুন - আরও তথ্যের জন্য আজ আমাদের সাথে যোগাযোগ করুন!
থ্রি-ফেজ ফোর-ওয়্যার র্যাক মাউন্ট অ্যাক্টিভ হারমোনিক ফিল্টার (এএইচএফ) সরবরাহ করে চার-তারের পাওয়ার সিস্টেমগুলির জন্য বিস্তৃত সুরেলা প্রশমন। ব্যবহার একটি ডিএসপি+সিপিএলডি ডিজিটাল কন্ট্রোল কোর, এই র্যাক-মাউন্ট করা এএইচএফ কার্যকরভাবে নিরপেক্ষ 50 তম অর্ডার পর্যন্ত সুরেলা স্রোতগুলিও তিন-পর্বকে সম্বোধন করে ভারসাম্যহীনতা। এর মডুলার ডিজাইনটি স্কেলযোগ্য সমাধান এবং সরলীকৃত করার অনুমতি দেয় রক্ষণাবেক্ষণ। বিভিন্ন বর্তমান রেটিং (25 এ থেকে 150 এ) এবং ভোল্টেজে উপলব্ধ স্তরগুলি (220V থেকে 690V), এএইচএফ নমনীয় সিস্টেম সংহতকরণ সরবরাহ করে। বাধ্য এয়ার কুলিং এমনকি দাবিদার শর্তে নির্ভরযোগ্য অপারেশন নিশ্চিত করে। এই থ্রি-ফেজ ফোর-ওয়্যার র্যাক মাউন্ট অ্যাক্টিভ হারমোনিক ফিল্টার পাওয়ার গ্যারান্টি দেয় গুণমান এবং সিস্টেমের স্থায়িত্ব।
মডেল বর্ণনা:
| জিওয়াই | এএইচএফ | 0.4 | 50 এ | / | 4 এল | R |
| এন্টারপ্রাইজ কোড | সক্রিয় সুরেলা ফিল্টার | ভোল্টেজ স্তর 0.22: 220 ভি 0.4: 380V ± 20% 0.5: 500V ± 20% 0.69: 690V ± 20% |
রেটযুক্ত ক্ষমতা （কেভিআর） 25/50/75/100/150a | 4 এল: থ্রি-ফেজ চার তারের | আর: র্যাক মাউন্ট |
বৈশিষ্ট্য:
D ডিএসপি+সিপিএলডি সমস্ত ডিজিটাল নিয়ন্ত্রণ কোর, তিন স্তরের টপোলজি প্রযুক্তি ব্যবহার করুন,
উন্নত হারমোনিক সনাক্তকরণ অ্যালগরিদম এবং পিডব্লিউএম নিয়ন্ত্রণ কৌশল অর্জন
সুরেলা কারেন্টের সঠিক ক্ষতিপূরণ।
Mod মডুলার ডিজাইন গ্রহণ করুন, যা একাধিকের সমান্তরাল সংযোগকে সহজতর করে
মডিউলগুলি, সামান্য জায়গা নেয় এবং বজায় রাখা সহজ।
End স্বতন্ত্র বায়ু নালী এবং স্বতন্ত্র গুদামগুলির কাঠামোগত নকশা
সরঞ্জামগুলির স্থিতিশীল অপারেশন নিশ্চিত করে।
● এটি 2 থেকে 50 পর্যন্ত বিস্তৃত সুরেলা হারমোনিকগুলিতে ফিল্টার করতে পারে
সুরেলা, এবং একই সাথে তিন-পর্যায়ের ভারসাম্যহীন সমস্যা সমাধান করুন।
● হারমোনিক ফিল্টারিং হার বেশি। যদি ক্ষমতা অনুমতি দেয় তবে সুরেলা
বর্তমান ফিল্টারিং হার 95%হিসাবে বেশি হতে পারে। 100% বর্তমান সীমাবদ্ধ সেট করুন
সরঞ্জামগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে আউটপুট।
অ্যাপ্লিকেশন:
থ্রি-ফেজ চার-তারের র্যাক মাউন্ট সক্রিয় সুরেলা ফিল্টারগুলির জন্য গুরুত্বপূর্ণ বিভিন্ন অ্যাপ্লিকেশনগুলিতে পরিষ্কার শক্তি বজায় রাখা:
● ডেটা সেন্টার: সংবেদনশীল সরঞ্জাম রক্ষা করা এবং নিরবচ্ছিন্নভাবে নিশ্চিত করা
সুরেলা বিকৃতি দূর করে অপারেশন।
● হাসপাতাল: সমালোচনামূলক চিকিত্সা সরঞ্জামের জন্য নির্ভরযোগ্য শক্তি সরবরাহ করা,
রোগীর সুরক্ষা এবং সিস্টেমের নির্ভরযোগ্যতা বাড়ানো।
● শিল্প পরিবেশ: দক্ষতা এবং জীবনকাল উন্নত করা
সুরেলা হস্তক্ষেপ হ্রাস করে তিন-পর্যায়ের যন্ত্রপাতি।
● বাণিজ্যিক বিল্ডিং: জটিল সহ বিল্ডিংগুলিতে বিদ্যুতের গুণমান বজায় রাখা
বৈদ্যুতিক সিস্টেম, ডাউনটাইম এবং সরঞ্জামের ক্ষতি হ্রাস করা।
থ্রি-ফেজ চার-তারের র্যাক মাউন্ট সক্রিয় সুরেলা ফিল্টারগুলি শক্তিশালী এবং সরবরাহ করে চার-তারের দাবিতে অভিযোজ্য সুরেলা প্রশমন সমাধান অ্যাপ্লিকেশন।
প্রযুক্তিগত পরামিতি:
| 220 ভি সিরিজ | 380V সিরিজ | 500V সিরিজ | 690 ভি সিরিজ | ||
| উচ্চতা | <2000 মি, 2000 মিটারের উপরে, জিবি/টি 3859.2 অনুযায়ী ডেরেট করুন | ||||
| পরিবেষ্টিত তাপমাত্রা | -20 ～+50 ℃ ℃ | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, মাসিক হলে পৃষ্ঠের উপর কোনও ঘনত্ব নেই সর্বনিম্ন তাপমাত্রা 25 ℃ | ||||
| দূষণ স্তর | নীচে স্তর III | ||||
| অপারেটিং ভোল্টেজ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| কাজের ফ্রিকোয়েন্সি | 50Hz ± 5% | ||||
| ক্ষতিপূরণ বর্তমান | 25 এ | 25/50/75/100/150a | 100 এ | 100 এ | |
| গ্রিড কাঠামো | এল/এন | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| ইউনিট সংখ্যা সমান্তরালভাবে সংযুক্ত |
Ulimitted | ||||
| সামগ্রিক মেশিন দক্ষতা | ≥97% | ||||
| গ্রিড কাঠামো | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূরণ ব্যাপ্তি | 2 ～ 50 বার, একক ক্ষতিপূরণ হার সামঞ্জস্যযোগ্য | ||||
| ফাংশন নির্বাচন | প্রতিক্রিয়াশীল শক্তি | প্রতিক্রিয়াশীল শক্তি, প্রতিক্রিয়াশীল শক্তি + অসমমিতি | |||
| প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ হার |
≥95% | > 92% | |||
| নিরপেক্ষ ফিল্টারিং ক্ষমতা |
নিরপেক্ষ লাইন ফিল্টারিং ক্ষমতা পর্যায়ের চেয়ে 3 গুণ ফিল্টারিং ক্ষমতা | ||||
| সম্পূর্ণ প্রতিক্রিয়া সময় | ＜ 10 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | |
| শব্দ | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| নিয়ন্ত্রণ পদ্ধতি | 2-ওয়ে আরএস 485 ইন্টারফেস (জিপিআরএস/ওয়াইফাই সমর্থন করে) | ||||
| সুরক্ষা | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, পাওয়ার ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা সুরক্ষা, ইত্যাদি | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, গ্রিড ভোল্টেজ ভারসাম্যহীনতা, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা, শর্ট সার্কিট সুরক্ষা, ইত্যাদি | |||
| ইনস্টলেশন পদ্ধতি | র্যাক/ওয়াল-মাউন্টেড | র্যাক | |||
| ইনকামিং লাইন | ব্যাক ইনকামিং （র্যাক টাইপ） 、 উচ্চ আগত （প্রাচীর-মাউন্টড） | আগত লাইন পিছনে | |||
| সুরক্ষা স্তর | আইপি 20 | ||||
মডেল এবং স্পেসিফিকেশন:
| মডেল | ||||
|---|---|---|---|---|
| মডেল নম্বর | রেটেড কারেন্ট (ক) | সিস্টেম ভোল্টেজ (ভি) | মাত্রা (ডি*ডাব্লু*এইচ) | শীতল পদ্ধতি |
| জিওয়াই এপিএফ -0.22-25 এ/2 এল-আর/ডাব্লু | 25 | 220 | 220*330*160 মিমি | জোর করে এয়ার কুলিং |
| জিওয়াই এপিএফ -0.4-25 এ/4 এল-আর/ডাব্লু | 25 | 380 ± 20% | 460*490*89 মিমি | |
| জিওয়াই এপিএফ -0.4-50 এ/4 এল-আর/ডাব্লু | 50 | 380 ± 20% | 460*490*89 মিমি | |
| জিওয়াই এপিএফ -0.4-75 এ/4 এল-আর/ডাব্লু | 75 | 380 ± 20% | 500*510*190 মিমি | |
| জিওয়াই এপিএফ -0.4-100 এ/4 এল-আর/ডাব্লু | 100 | 380 ± 20% | 500*550*240 মিমি | |
| জিওয়াই এপিএফ -0.4-150 এ/4 এল-আর/ডাব্লু | 150 | 380 ± 20% | 500*550*240 মিমি | |
| জিওয়াই এপিএফ -0.5-100 এ/4 এল-আর/ডাব্লু | 100 | 500 ± 20% | 495*675*275 মিমি | |
| জিওয়াই এপিএফ -0.69-100 এ/4 এল-আর/ডাব্লু | 100 | 690 ± 20% | 495*675*275 মিমি | |
