690V র্যাক মাউন্ট সক্রিয় সুরেলা ফিল্টার
একটি 690V র্যাক মাউন্ট সক্রিয় হারমোনিক ফিল্টার খুঁজছেন? গিয়া উচ্চ কার্যকারিতা এবং নির্ভরযোগ্যতার সাথে শীর্ষ মানের সমাধান সরবরাহ করে। আপনার প্রয়োজন অনুসারে একটি বিস্তৃত উদ্ধৃতি পান এবং আপনার সিস্টেমের দক্ষতা বাড়ান। সেরা মূল্য এবং বিক্রয়-পরবর্তী সহায়তার জন্য দুর্দান্ত দামের জন্য এখনই আমাদের সাথে যোগাযোগ করুন। আজ আপনার উত্পাদনশীলতা বাড়াতে দ্রুত কাজ করুন!

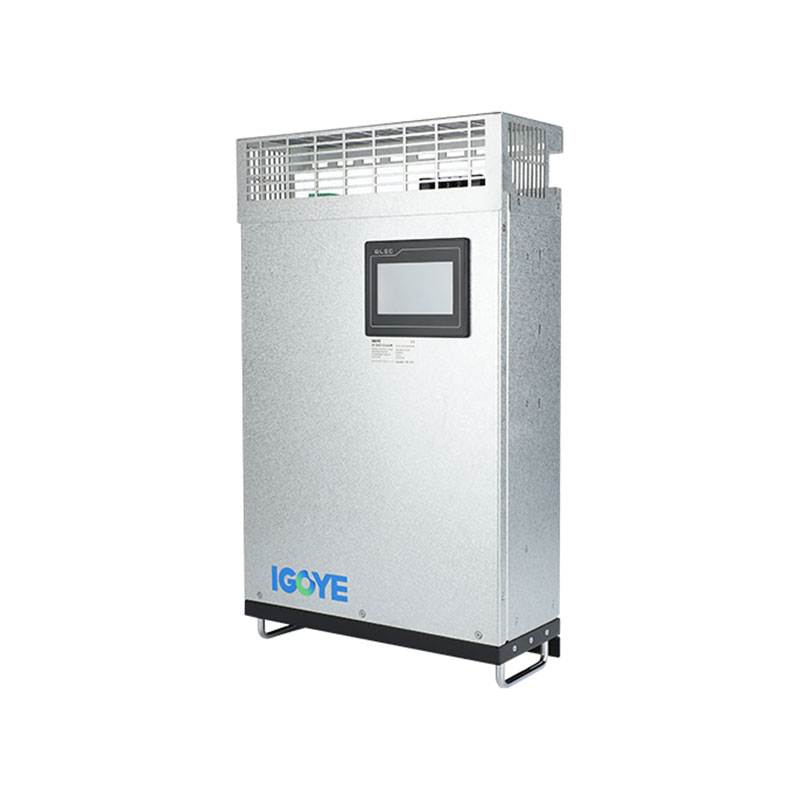

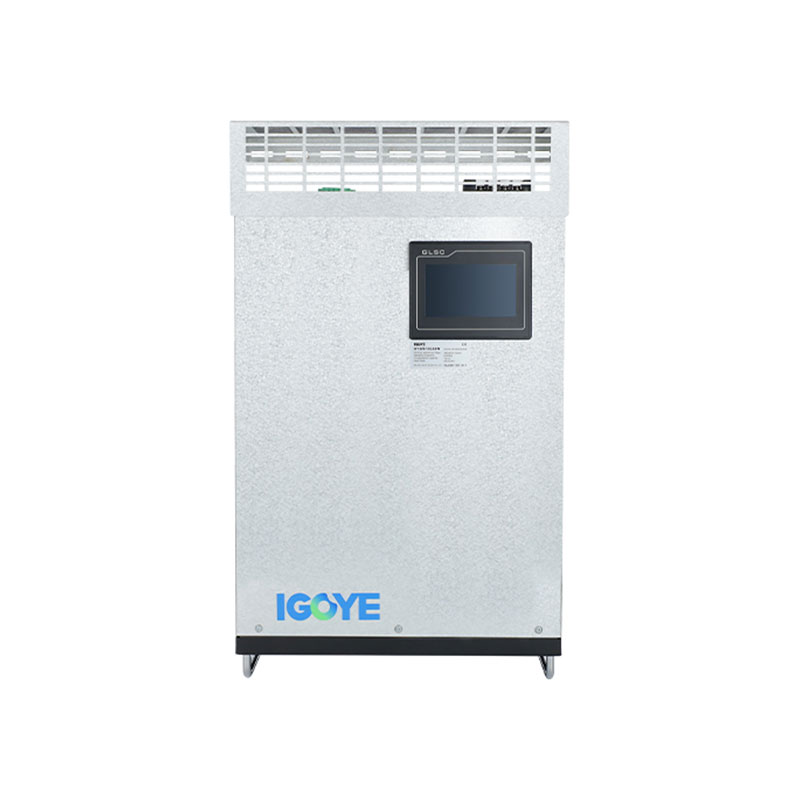

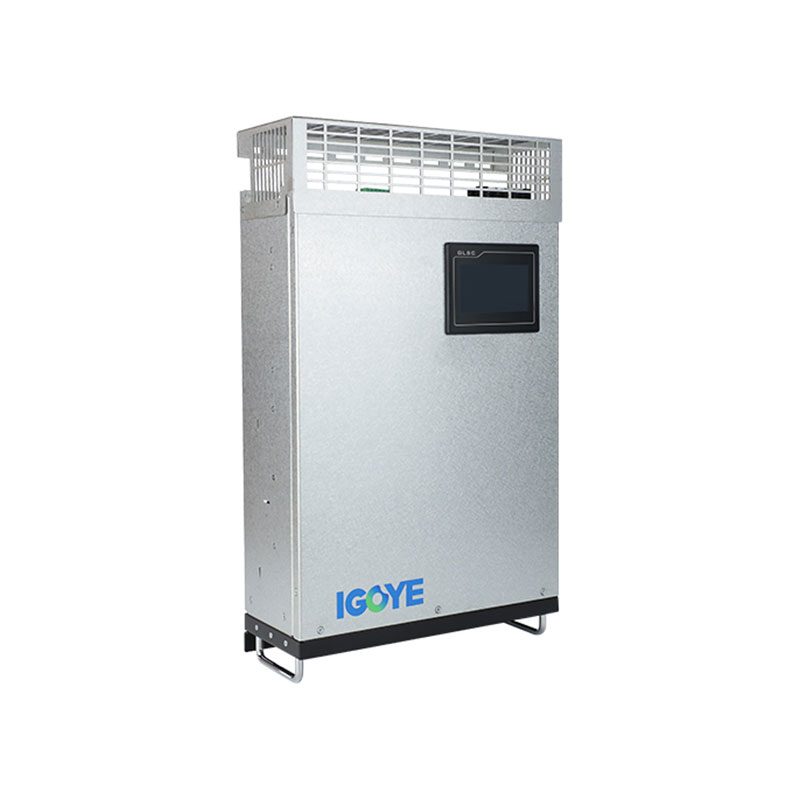

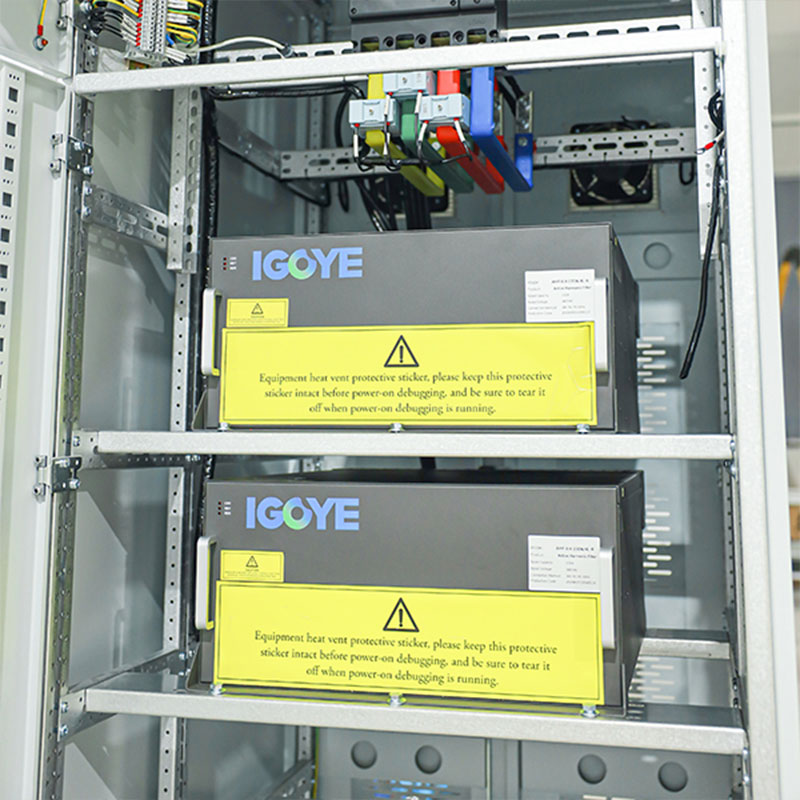

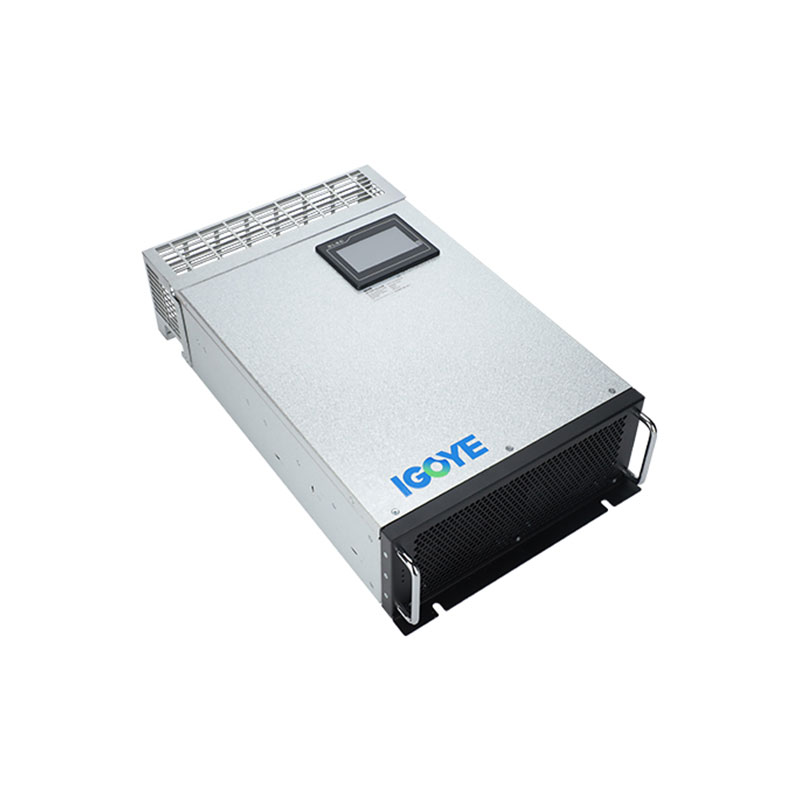

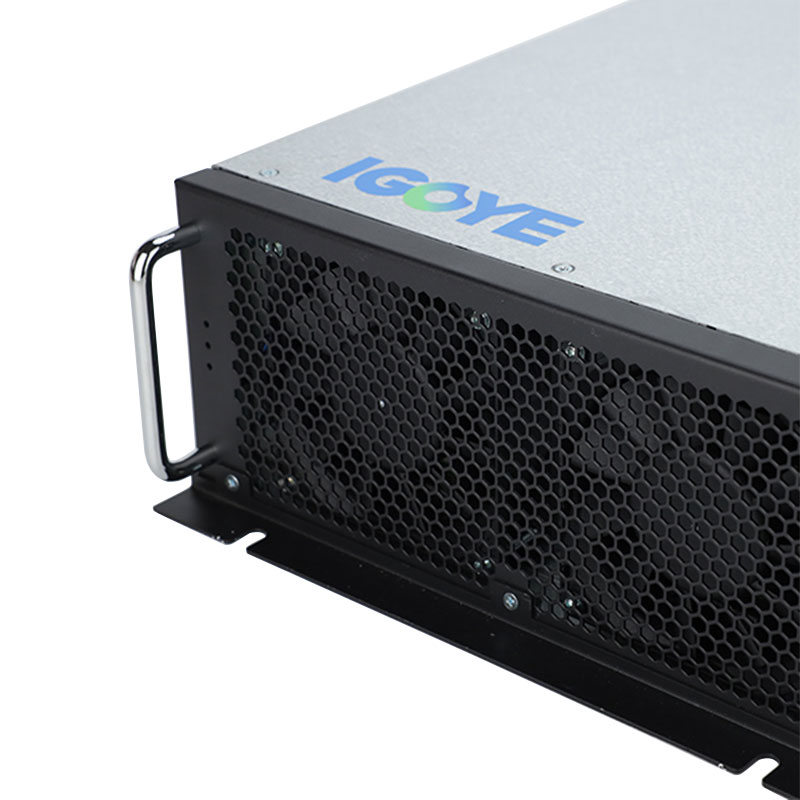

690 ভি র্যাক মাউন্ট অ্যাক্টিভ হারমোনিক ফিল্টার (এএইচএফ) উচ্চ-ভোল্টেজ (690 ভি ± 20%) থ্রি-ফেজ পাওয়ার সিস্টেমের জন্য উন্নত সুরেলা প্রশমন সরবরাহ করে। এই র্যাক-মাউন্ট করা ইউনিটটি 50 তম সুরেলা পর্যন্ত সুনির্দিষ্ট সুরেলা ক্ষতিপূরণের জন্য একটি ডিএসপি+সিপিএলডি ডিজিটাল নিয়ন্ত্রণ কোর এবং তিন-স্তরের টপোলজি ব্যবহার করে। 100 এ রেটেড বর্তমান ক্ষমতা সহ, এটি কার্যকরভাবে সুরেলা বিকৃতি এবং তিন-পর্যায়ের ভারসাম্যহীনতা সম্বোধন করে। মডুলার ডিজাইন বর্ধিত ক্ষমতা এবং সরলীকৃত রক্ষণাবেক্ষণের জন্য সমান্তরাল সংযোগকে সমর্থন করে। জোর করে বায়ু কুলিং নির্ভরযোগ্য অপারেশন নিশ্চিত করে। 690V র্যাক মাউন্ট অ্যাক্টিভ হারমোনিক ফিল্টার শিল্প পরিবেশের দাবিতে শক্তিশালী শক্তি মানের পরিচালনা সরবরাহ করে।
মডেল বর্ণনা:
| জিওয়াই | এএইচএফ | 0.69 | 100 এ | / | 4 এল | R |
| এন্টারপ্রাইজ কোড | সক্রিয় সুরেলা ফিল্টার | ভোল্টেজ স্তর 0.69: 690V ± 20% |
রেটযুক্ত ক্ষমতা （কেভিআর） 100 এ | 3 এল: থ্রি-ফেজ থ্রি-ওয়্যার 4 এল: থ্রি-ফেজ চার তারের |
আর: র্যাক মাউন্ট |
বৈশিষ্ট্য:
● ডিএসপি+সিপিএলডি সমস্ত ডিজিটাল কন্ট্রোল কোর, তিন স্তরের টপোলজি প্রযুক্তি, উন্নত হারমোনিক সনাক্তকরণ অ্যালগরিদম এবং পিডাব্লুএম নিয়ন্ত্রণ কৌশলটি সুরেলা কারেন্টের সঠিক ক্ষতিপূরণ অর্জনের জন্য ব্যবহার করুন।
Moduly
Endividual স্বতন্ত্র বায়ু নালী এবং স্বতন্ত্র গুদামগুলির কাঠামোগত নকশা সরঞ্জামগুলির স্থিতিশীল ক্রিয়াকলাপ নিশ্চিত করে।
● এটি 2 থেকে 50 হারমোনিকস পর্যন্ত বিস্তৃত সুরেলা হারমোনিকগুলিতে ফিল্টার করতে পারে এবং একই সাথে তিন-পর্যায়ের ভারসাম্যহীনতার সমস্যা সমাধান করতে পারে।
● হারমোনিক ফিল্টারিং হার বেশি। যদি ক্ষমতাটি অনুমতি দেয় তবে সুরেলা বর্তমান ফিল্টারিং হার 95%হিসাবে বেশি হতে পারে। সরঞ্জামগুলির দীর্ঘমেয়াদী স্থিতিশীল অপারেশন নিশ্চিত করতে 100% বর্তমান সীমাবদ্ধ আউটপুট সেট করুন।
অ্যাপ্লিকেশন:
690 ভি র্যাক মাউন্ট সক্রিয় সুরেলা ফিল্টারগুলি উচ্চ-ভোল্টেজ পাওয়ার সিস্টেমগুলিতে পাওয়ারের গুণমান এবং সরঞ্জামের কার্যকারিতা বজায় রাখার জন্য গুরুত্বপূর্ণ:
● ভারী শিল্প অ্যাপ্লিকেশন:বৃহত ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি), রেকটিফায়ার এবং উচ্চ-ভোল্টেজ সিস্টেমে অন্যান্য অ-রৈখিক লোড দ্বারা উত্পাদিত সুরেলাগুলি প্রশমিত করা।
● খনির এবং তেল ও গ্যাস:উচ্চ-ভোল্টেজ শক্তি বিতরণ সহ কঠোর পরিবেশে সমালোচনামূলক সরঞ্জামগুলির নির্ভরযোগ্য অপারেশন নিশ্চিত করা।
● পুনর্নবীকরণযোগ্য শক্তি সংহতকরণ:গ্রিডের সাথে সংযুক্ত উচ্চ-ভোল্টেজ পুনর্নবীকরণযোগ্য শক্তি উত্স থেকে শক্তি স্থিতিশীল।
● ডেটা সেন্টার এবং সমালোচনামূলক অবকাঠামো:সংবেদনশীল সরঞ্জাম রক্ষা করা এবং উচ্চ-ভোল্টেজ ডেটা সেন্টার পরিবেশে বিদ্যুতের গুণমান বজায় রাখা।
690 ভি র্যাক মাউন্ট অ্যাক্টিভ হারমোনিক ফিল্টারগুলি উচ্চ-ভোল্টেজ অ্যাপ্লিকেশনগুলিতে বর্ধিত পাওয়ার মানের জন্য কার্যকর সুরেলা প্রশমন সরবরাহ করে।
প্রযুক্তিগত পরামিতি:
| 220 ভি সিরিজ | 380V সিরিজ | 500V সিরিজ | 690 ভি সিরিজ | ||
| উচ্চতা | <2000 মি, 2000 মিটারের উপরে, জিবি/টি 3859.2 অনুযায়ী ডেরেট করুন | ||||
| পরিবেষ্টিত তাপমাত্রা | -20 ～+50 ℃ ℃ | ||||
| আপেক্ষিক আর্দ্রতা | ≤90%, যখন মাসিক ন্যূনতম তাপমাত্রা 25 ℃ তখন পৃষ্ঠের উপর কোনও ঘনত্ব নেই | ||||
| দূষণ স্তর | নীচে স্তর III | ||||
| অপারেটিং ভোল্টেজ | AC220V ± 20% | AC380V ± 20% | AC500V ± 20% | AC690V ± 20% | |
| কাজের ফ্রিকোয়েন্সি | 50Hz ± 5% | ||||
| ক্ষতিপূরণ বর্তমান | 25 এ | 25/50/75/100/150a | 100 এ | 100 এ | |
| গ্রিড কাঠামো | এল/এন | 3p3w/3p4w | 3p3w/3p4w | 3p3w/3p4w | |
| ইউনিট সংখ্যা সমান্তরালভাবে সংযুক্ত |
Ulimitted | ||||
| সামগ্রিক মেশিন দক্ষতা | ≥97% | ||||
| গ্রিড কাঠামো | 32kHz | 16kHz | 12.8kHz | 12.8kHz | |
| ক্ষতিপূরণ ব্যাপ্তি | 2 ～ 50 বার, একক ক্ষতিপূরণ হার সামঞ্জস্যযোগ্য | ||||
| ফাংশন নির্বাচন | প্রতিক্রিয়াশীল শক্তি | প্রতিক্রিয়াশীল শক্তি, প্রতিক্রিয়াশীল শক্তি + অসমমিতি | |||
| প্রতিক্রিয়াশীল শক্তি ক্ষতিপূরণ হার |
≥95% | > 92% | |||
| নিরপেক্ষ ফিল্টারিং ক্ষমতা |
নিরপেক্ষ লাইন ফিল্টারিং ক্ষমতা ফেজ ফিল্টারিং সক্ষমতার চেয়ে 3 গুণ | ||||
| সম্পূর্ণ প্রতিক্রিয়া সময় | ＜ 10 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | ＜ 40 মিমি | |
| শব্দ | ≤60db | ≤60db | ≤65DB | ≤65DB | |
| নিয়ন্ত্রণ পদ্ধতি | 2-ওয়ে আরএস 485 ইন্টারফেস (জিপিআরএস/ওয়াইফাই সমর্থন করে) | ||||
| সুরক্ষা | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা সুরক্ষা ইত্যাদি | ওভারলোড, সফ্টওয়্যার/হার্ডওয়্যার ওভারকন্টেন্ট, গ্রিড ওভারভোল্টেজ এবং আন্ডারভোল্টেজ, গ্রিড ভোল্টেজ ভারসাম্যহীনতা, শক্তি ব্যর্থতা, ওভারটেম্পেরেচার, ফ্রিকোয়েন্সি অস্বাভাবিকতা, শর্ট সার্কিট সুরক্ষা ইত্যাদি | |||
| ইনস্টলেশন পদ্ধতি | র্যাক/ওয়াল-মাউন্টেড | র্যাক | |||
| ইনকামিং লাইন | ব্যাক ইনকামিং （র্যাক টাইপ） 、 উচ্চ আগত （প্রাচীর-মাউন্টড） | আগত লাইন পিছনে | |||
| সুরক্ষা স্তর | আইপি 20 | ||||
মডেল এবং স্পেসিফিকেশন:

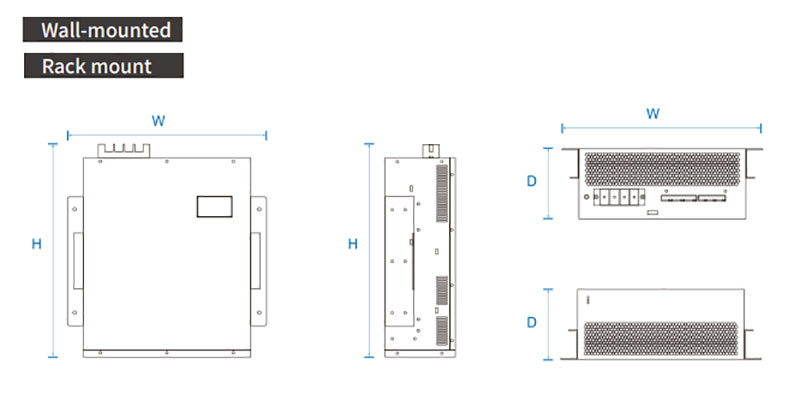

| মডেল নম্বর | রেটেড কারেন্ট (ক) | সিস্টেম ভোল্টেজ (ভি) | মাত্রা (ডি*ডাব্লু*এইচ) | শীতল পদ্ধতি |
| জিওয়াই এপিএফ -0.22-25 এ/2 এল-আর/ডাব্লু | 25 | 220 | 220*330*160 মিমি | জোর করে এয়ার কুলিং |
| জিওয়াই এপিএফ -0.4-25 এ/4 এল-আর/ডাব্লু | 25 | 380 ± 20% | 460*490*89 মিমি | |
| জিওয়াই এপিএফ -0.4-50 এ/4 এল-আর/ডাব্লু | 50 | 380 ± 20% | 460*490*89 মিমি | |
| জিওয়াই এপিএফ -0.4-75 এ/4 এল-আর/ডাব্লু | 75 | 380 ± 20% | 500*510*190 মিমি | |
| জিওয়াই এপিএফ -0.4-100 এ/4 এল-আর/ডাব্লু | 100 | 380 ± 20% | 500*550*240 মিমি | |
| জিওয়াই এপিএফ -0.4-150 এ/4 এল-আর/ডাব্লু | 150 | 380 ± 20% | 500*550*240 মিমি | |
| জিওয়াই এপিএফ -0.5-100 এ/4 এল-আর/ডাব্লু | 100 | 500 ± 20% | 495*675*275 মিমি | |
| জিওয়াই এপিএফ -0.69-100 এ/4 এল-আর/ডাব্লু | 100 | 690 ± 20% | 495*675*275 মিমি |
